Do domu > Produkty > Maszyna SMT AOI > 2D PCB SMT AOI Sprzęt do kontroli maszynowej Klasyfikacja zautomatyzowana

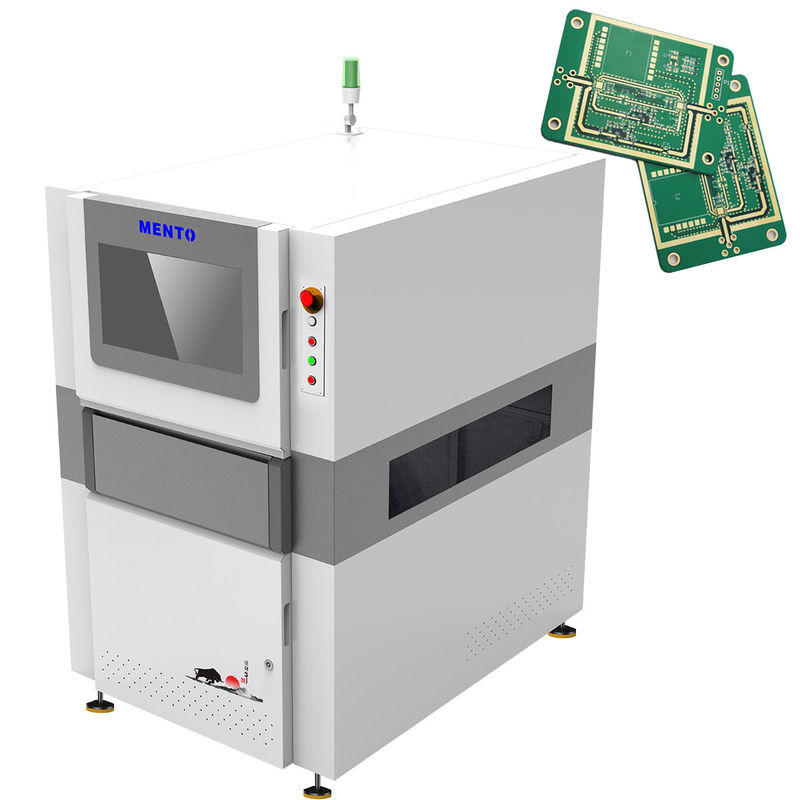

2D PCB SMT AOI Sprzęt do kontroli maszynowej Klasyfikacja zautomatyzowana

Name: 2D PCB SMT AOI Sprzęt do kontroli maszynowej Klasyfikacja zautomatyzowana
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2012DT
Price: Negocjowalne USD
Availability: InStock

Szczegóły produktu

Miejsce pochodzenia: Dongguan

Nazwa handlowa: MENTO

Orzecznictwo: FCC.ROHS,CCC

Numer modelu: K2012DT

Warunki płatności i wysyłki

Minimalne zamówienie: 3

Szczegóły pakowania: 1200 mm * 1500 mm * 1800 mm

Czas dostawy: 20 dni roboczych

Zasady płatności: L/C, T/T

Możliwość Supply: 10 sztuk + 20 dni roboczych

Najlepszą cenę

Szczegóły produktu

Opis produktu

Szczegóły produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                    Maszyna 2D SMT AOI, Automatyczna klasa SMT AOI, Sprzęt do inspekcji płytek PCB 2D


Rodzaj produktu:	Automatyczne urządzenia do kontroli optycznej	Metoda kontroli:	Automatyczne
Rozstrzygnięcie:	10μm	Klasyfikacja wad:	Automatyczna klasyfikacja i sortowanie
Wykorzystanie:	Maszyna AOI, systemy AOI	Kamera:	5MP; 5 MP; color kolor
Kamera:	9 milionów pikseli	Nazwa części:	Maszyna SMT AOI
Pakiet:	Drzewna obudowa	Warunki:	Nowy, nowy/używany
Akcje:	duże	Kontrola szerokości szyny:	Ręczny/automatyczny
Funkcjonalność:	Zastosowanie przemysłowe (SMT)	Władza:	Elektroniczny
Rozmiar maszyny:	W1080 X D1390 X H1840 ((mm)	Prędkość kontroli:	Do 80 cm²/sek

Rodzaj produktu:	Automatyczne urządzenia do kontroli optycznej
Metoda kontroli:	Automatyczne
Rozstrzygnięcie:	10μm
Klasyfikacja wad:	Automatyczna klasyfikacja i sortowanie
Wykorzystanie:	Maszyna AOI, systemy AOI
Kamera:	5MP; 5 MP; color kolor
Kamera:	9 milionów pikseli
Nazwa części:	Maszyna SMT AOI
Pakiet:	Drzewna obudowa
Warunki:	Nowy, nowy/używany
Akcje:	duże
Kontrola szerokości szyny:	Ręczny/automatyczny
Funkcjonalność:	Zastosowanie przemysłowe (SMT)
Władza:	Elektroniczny
Rozmiar maszyny:	W1080 X D1390 X H1840 ((mm)
Prędkość kontroli:	Do 80 cm²/sek

Opis produktu

Automatyczna inspekcja optyczna 2D serii K20, dwutorowa online

Dwutorowa automatyczna inspekcja optyczna 2D online
Model		K2012DT
Możliwości testowania	Elementy testowe	Korpus elementu CHIP, spoiwa elementu CHIP, znaki, spoiwa DIP
	Minimalny element	CHIP:01005 Pitch:0.3mm
	Metoda detekcji	Debugowanie parametrów algorytmu, uczenie maszynowe
System optyczny	Kamera	12MP szybka kolorowa kamera przemysłowa
	Obiektyw telecentryczny	0.36X/0.23X
	Rozdzielczość	10um/15um
	FOV	40x30mm /60x45mm
	Prędkość detekcji	3FOV/s
Właściwości mechaniczne	Grubość PCB	0.3~10mm (odchylenie ≤5mm)
	Wysokość elementu	Górna 30mm, dolna 84mm (specjalna wysokość może być dostosowana)
	Urządzenie napędowe	Serwomotor + śruba kulowa + prowadnica liniowa
	Prędkość ruchu	Maks. 600mm/s
	Dokładność pozycjonowania	≤8um (po kalibracji)
	Prowadnica transportu PCB	Wysokość prowadnicy transportu PCB: 900+20mm (od podłogi do powierzchni prowadnicy transportu PCB)
		Maksymalny rozmiar PCB: 600mm x W300mm (dwie szyny, dwie PCB) 600mm x W580mm (jedna szyna, jedna PCB)
		Minimalna odległość między PCB: ≤90mm
Parametry	Metoda utwardzania	AC220V/50Hz/2000W
	Ekran detekcji	Szer. 1000mm x Gł. 1380mm x Wys. 1600mm (bez nóżek 100±20mm)
	Dokładność	1100KG
	Dokładność ponownego pomiaru	≥0.5MPa
	Rozmiar pierścienia wafla	Temperatura: 5~40°C, wilgotność względna 25%~80% (bez szronu)
	Liczba obsługiwanych jednocześnie wafli	Standardowy interfejs SMEMA

Oprogramowanie do przetwarzania obrazu objęte niezależnym prawem własności intelektualnej. Skanowanie liniowe ma najkrótszy skok i największą prędkość.

Wielokątne źródła światła podkreślają spoiwa, sitodruk i inne cechy. Kontroler stałoprądowy zapewnia spójność jasności źródła światła.

Standardowa kolorowa kamera przemysłowa 5MP z globalną ekspozycją, opcjonalnie kamera 12MP itp.

Obiektyw telecentryczny o dużej średnicy, niskie zniekształcenia, brak zniekształceń skośnych, duża głębia ostrości, która uwzględnia elementy o różnej wysokości.

Możliwości testowania produktu (dwutorowa linia)

1. Błędne umieszczenie 2. Brak elementu 3. Odwrócenie polaryzacji 4. Brak zwilżenia 5. Otwór spoiwa 6. Anomalia współliniowa 7. Słabe lutowanie 8. Wygięcie pinu

9. Niewystarczające lutowanie 10. Zwarcie 11. Przesunięcie 12. Brak elementu DIP 13. Nie wysunięte piny DIP...

2D PCB SMT AOI Sprzęt do kontroli maszynowej Klasyfikacja zautomatyzowana

Funkcja integracji danych MES i potężny system SPC

1. Statystyki w czasie rzeczywistym dla 10 najczęściej alarmujących elementów

2. Umożliwia ustawienie liczby alarmów w celu automatycznego zatrzymania urządzeń nadrzędnych.

3. Eksportuje w czasie rzeczywistym obraz całej płytki każdej PCB w celu późniejszej identyfikowalności

4. Własny interfejs MES obsługuje standardowe i niestandardowe formaty.

2D PCB SMT AOI Sprzęt do kontroli maszynowej Klasyfikacja zautomatyzowana

Tryb oszczędzania pracy

Dzięki transmisji danych i innym metodom jedna osoba może przeglądać dane alarmowe AOI z wielu linii, realizując w ten sposób tryb oszczędzania pracy.

2D PCB SMT AOI Sprzęt do kontroli maszynowej Klasyfikacja zautomatyzowana
