Product Details
Miejsce pochodzenia: Dongguan
Nazwa handlowa: MENTO
Orzecznictwo: FCC.ROHS,CCC
Numer modelu: K2012XL1200
Payment & Shipping Terms
Minimalne zamówienie: 3
Szczegóły pakowania: Szer. 1350 x gł. 1000 x wys. 1600 mm
Czas dostawy: 20 dni roboczych
Możliwość Supply: 10 sztuk + 20 dni roboczych
Operacja: |
Windows 10 64bit |
Dostawa: |
ups, dhl, fedex, jako twoje zamówienie |
Grubość deski: |
0,6 - 2,5 mm |
Źródło optyczne: |
RGB + W całka czterech kolorów |
System operacyjny: |
okna 10 |
Przesyłka: |
wysyłka na czas |
Zasilanie: |
AC 220 V, 50/60 Hz |
Nazwa producenta: |
Maszyna SMT SAKI BF-Planet-X AOI |
Rozmiar PCB: |
50*50mm~510*460mm |
Kamera: |
5MP; 5 MP; color kolor |
Funkcjonalność: |
Zastosowanie przemysłowe (SMT) |
Operacja: |
Windows 10 64bit |
Dostawa: |
ups, dhl, fedex, jako twoje zamówienie |
Grubość deski: |
0,6 - 2,5 mm |
Źródło optyczne: |
RGB + W całka czterech kolorów |
System operacyjny: |
okna 10 |
Przesyłka: |
wysyłka na czas |
Zasilanie: |
AC 220 V, 50/60 Hz |
Nazwa producenta: |
Maszyna SMT SAKI BF-Planet-X AOI |
Rozmiar PCB: |
50*50mm~510*460mm |
Kamera: |
5MP; 5 MP; color kolor |
Funkcjonalność: |
Zastosowanie przemysłowe (SMT) |

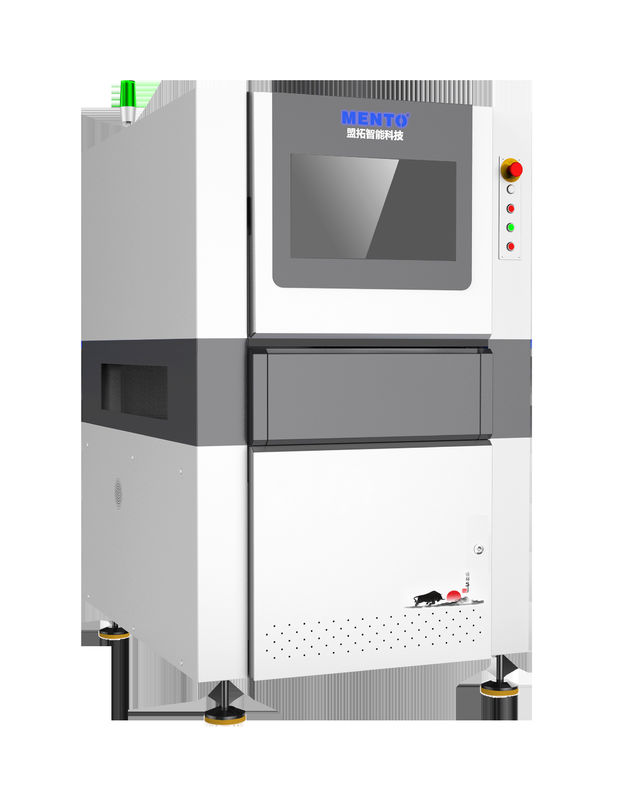

| 2D Automatyczna Inspekcja Optyczna 1,2m online Single-Track | ||
| Model | K2012XL1200 | |
| Sprawdzanie zdolności | Przedmioty testowe | Ciała części CHIP, złącza lutowe części CHIP, znaki, złącza lutowe DIP |
| Komponent minimalny | - Nie, nie.0603 | |
| Metoda wykrywania | Głębokie uczenie się, przetwarzanie obrazów | |
| System optyczny | Kamera | 12MP szybka kolorowa kamera przemysłowa |
| Soczewka telecentryczna | 0.22X/0.17X/0.14X | |
| Rozstrzygnięcie | 15um/20um/25 um | |
| Poziom wzrostu | 40x30mm /60x45mm | |
| Prędkość wykrywania | 3FOV/s | |
| System oprogramowania | System operacyjny | Ubuntu 20.04 |
| Właściwości mechaniczne | grubość PCB | 0.3~10mm ((Warp≤5mm) |
| Wysokość składnika | Górne 30mm, dolne 84mm ((specjalna wysokość może być dostosowana) | |
| Urządzenie napędowe | Servomotor+krętaczka+przewodnik liniowy | |
| Prędkość ruchu | Maks.800 mm/s | |
| Dokładność pozycjonowania | ≤ 8um ((po kalibracji) | |
| Wskazówka dotycząca transportu PCB | Wysokość transportu PCB na szybie:900+20 mm ((od ziemi do powierzchni transportu PCB na szybie) | |
| 600 mmx700 mm | ||
| Minimalna odległość między PCB: ≤ 90 mm | ||
| Parametry | Metoda utwardzania | AC220V/50Hz/2000W |
| Ekran wykrywania | W1000mmxD1380mmxH1600mm ((bez stopy 100±20mm) | |
| Dokładność | 1100 kg | |
| Dokładność ponownego pomiaru | ≥ 0,5 MPa | |
| Wielkość pierścienia płytki | Temperatura:5~40°C, wilgotność względna 25%~80% (bez mrozu) | |
| Liczba płytek obsługiwanych jednocześnie | Standardowy interfejs SMEMA | |
Możliwości testowania produktów ((Online Single-Track)
8Niewystarczające lutowanie 9, zwarcie 10, przesunięcie 11, brakujący komponent DIP 12, szpilki DIP niewyciągnięte...
Składnikccałokształtnośćwykrycie ((OnlineJednorazowy/1,2m onlineJednorazowy)
1. Oblicz kąt obrotu elementu
2Oblicz zakres pomiędzy maksymalnym i minimalnym przesunięciem elementu
3. Odległość między elementami
4Odległość między elementem a punktem odniesienia lub linią
Wykrywanie kolinearności (kolinearność, odległość bezwzględna, zakres kolinearności, rozstawienie części)
Kompleksowe MESdataiInterfacingcmożliwościi potężny system SPC(Online)Jednorazowy/1,2m onlineJednorazowy)
1. Statystyki w czasie rzeczywistym 10 głównych elementów alarmu
2. Umożliwia ustawienie alarmu, aby automatycznie zatrzymać sprzęt górny.
3. Eksportowanie całego obrazu płyty każdego PCB w czasie rzeczywistym dla późniejszej identyfikacji
4Interfejs MES opracowany w kraju obsługuje standardowe i dostosowane formaty.
Oszczędność pracytryb
Poprzez transmisję danych i inne metody jedna osoba może przeglądać dane alarmowe AOI wielu linii, dzięki czemu osiąga się sposób oszczędzający pracę.
Cechy produktu - platforma sprzętu
Trójczęściowy tor jest odłączalny i można go zmieniać w zależności od długości produktu.
1Integralna platforma odlewania skutecznie eliminuje obciążenia strukturalne i stanowi podstawę dokładności i stabilności maszyny.
2Wyciągająca się platforma elektronicznego sterowania sprawia, że utrzymanie jest łatwiejsze dla użytkownika.
3Profesjonalny i piękny wygląd, bardziej zgodny z ergonomią i estetyką wizualną.
