Product Details
Miejsce pochodzenia: Dongguan
Nazwa handlowa: MENTO
Orzecznictwo: FCC.ROHS,CCC
Numer modelu: K2012DT
Payment & Shipping Terms
Minimalne zamówienie: 3
Szczegóły pakowania: Szer. 1000 mm x gł. 1380 mm x wys. 1600 mm (bez stopy 100 ± 20 mm)
Rozstrzygnięcie: |
10 µm |
Zasilanie: |
110-240 V AC, 50/60 Hz |
System operacyjny: |
Okna |
Prędkość kontroli: |
Do 1000 mm²/s |
Funkcja: |
Wykryj defekty na płytkach drukowanych |
Typ aparatu: |
CCD o wysokiej rozdzielczości |
Zastosowanie: |
Zautomatyzowana kontrola optyczna |
Wymiary: |
1200 mm x 800 mm x 1500 mm |
Rozstrzygnięcie: |
10 µm |
Zasilanie: |
110-240 V AC, 50/60 Hz |
System operacyjny: |
Okna |
Prędkość kontroli: |
Do 1000 mm²/s |
Funkcja: |
Wykryj defekty na płytkach drukowanych |
Typ aparatu: |
CCD o wysokiej rozdzielczości |
Zastosowanie: |
Zautomatyzowana kontrola optyczna |
Wymiary: |
1200 mm x 800 mm x 1500 mm |

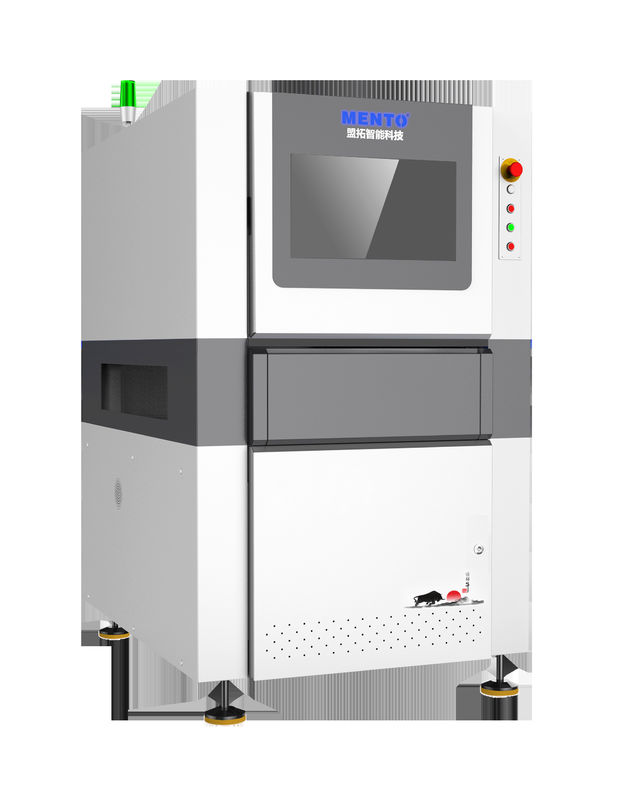

| Automatyczna inspekcja optyczna 2D | ||
| Model | K2012DT | |
| Sprawdzanie zdolności | Przedmioty testowe | Ciała części CHIP, złącza lutowe części CHIP, znaki, złącza lutowe DIP |
| Komponent minimalny | CHIP: 01005 Głowa:00,3 mm | |
| Metoda wykrywania | Debugging parametrów algorytmu, uczenie maszynowe | |
| System optyczny | Kamera | 12MP szybka kolorowa kamera przemysłowa |
| Soczewka telecentryczna | 0.36X/0.23X | |
| Rozstrzygnięcie | 10um/15um | |
| Poziom wzrostu | 40x30mm /60x45mm | |
| Prędkość wykrywania | 3FOV/s | |
| System oprogramowania | System operacyjny | System Windows10 |
| Właściwości mechaniczne | grubość PCB | 0.3~10mm ((Warp≤5mm) |
| Wysokość składnika | Górne 30mm, dolne 84mm (specjalna wysokość może być dostosowana) | |
| Urządzenie napędowe | Servomotor+krętaczka+przewodnik liniowy | |
| Prędkość ruchu | Maks.600 mm/s | |
| Dokładność pozycjonowania | ≤ 8um ((po kalibracji) | |
| Wskazówka dotycząca transportu PCB | Wysokość transportu PCB na szybie:900+20 mm ((od ziemi do powierzchni transportu PCB na szybie) | |
|
Maksymalny rozmiar PCB: 600mmxW300mm (podwójna szyba, podwójne PCB) 600mmxW580mm (jednorękowa szyba, pojedynczy PCB) |
||
| Minimalna odległość między PCB: ≤ 90 mm | ||
| Parametry | Metoda utwardzania | AC220V/50Hz/2000W |
| Ekran wykrywania | W1000mmxD1380mmxH1600mm ((bez stopy 100±20mm) | |
| Dokładność | 1100 kg | |
| Dokładność ponownego pomiaru | ≥ 0,5 MPa | |
| Wielkość pierścienia płytki | Temperatura:5~40°C, wilgotność względna 25%~80% (bez mrozu) | |
| Liczba płytek obsługiwanych jednocześnie | Standardowy interfejs SMEMA | |
Cechy produktu - systemy widzenia
Możliwości testowania produktów ((Online Dual-Track)
1.Zbłądzenie 2. Brakujący składnik 3. Odwrócenie biegunowości 4. Niewilgowanie 5. Dziura lutownicza 6. Anomalia kolinearna 7. Słaba lutowanie 8.
9Niewystarczające lutowanie, zwarcie, przesunięcie.
Niewłaściwe umieszczenie brakujący składnik odwrócenie polaryzacji
Wykrywanie linii kolinearnej z komponentem ((Online monorail/1.2m w linii monorail)
1. Oblicz kąt obrotu elementu
2Oblicz zakres pomiędzy maksymalnym i minimalnym przesunięciem elementu
3. Odległość między elementami
4Odległość między elementem a punktem odniesienia lub linią
Wykrycie kolinearności (kolinearność, odległość bezwzględna, zakres kolinearności, odległość w prawo)
Funkcja dokująca danych MES i potężny system SPC
1. Statystyki w czasie rzeczywistym 10 najważniejszych komponentów alarmowych
2. Umożliwia ustawienie alarmu, aby automatycznie zatrzymać sprzęt górny.
3. Eksportowanie całego obrazu płyty każdego PCB w czasie rzeczywistym dla późniejszej identyfikacji
4Interfejs MES opracowany w kraju obsługuje standardowe i dostosowane formaty.
Tryb oszczędności pracy
Poprzez transmisję danych i inne metody jedna osoba może wyświetlić dane alarmowe AOI wielu linii, dzięki czemu osiąga się tryb ratowniczy.
