Product Details
Miejsce pochodzenia: Dongguan
Nazwa handlowa: MENTO
Orzecznictwo: FCC.ROHS,CCC
Numer modelu: K2005DT
Payment & Shipping Terms
Minimalne zamówienie: 3
Szczegóły pakowania: 1200 mm * 1500 mm * 1800 mm
Czas dostawy: 20 dni roboczych
Zasady płatności: L/C, T/T
Możliwość Supply: 10 sztuk + 20 dni roboczych
Rodzaj produktu: |
Automatyczne urządzenia do kontroli optycznej |
Metoda kontroli: |
Automatyczne |
Rozstrzygnięcie: |
Do 5 μm |
System operacyjny: |
Okna |
Klasyfikacja wad: |
Automatyczna klasyfikacja i sortowanie |
System optyczny: |
Kamera o wysokiej rozdzielczości |
Zarządzanie danymi: |
Analiza i przechowywanie danych w czasie rzeczywistym |
Oprogramowanie: |
Zaawansowane oprogramowanie do przetwarzania obrazu |
Pole widzenia: |
Do 300 mm x 300 mm |
Rodzaj produktu: |
Automatyczne urządzenia do kontroli optycznej |
Metoda kontroli: |
Automatyczne |
Rozstrzygnięcie: |
Do 5 μm |
System operacyjny: |
Okna |
Klasyfikacja wad: |
Automatyczna klasyfikacja i sortowanie |
System optyczny: |
Kamera o wysokiej rozdzielczości |
Zarządzanie danymi: |
Analiza i przechowywanie danych w czasie rzeczywistym |
Oprogramowanie: |
Zaawansowane oprogramowanie do przetwarzania obrazu |
Pole widzenia: |
Do 300 mm x 300 mm |

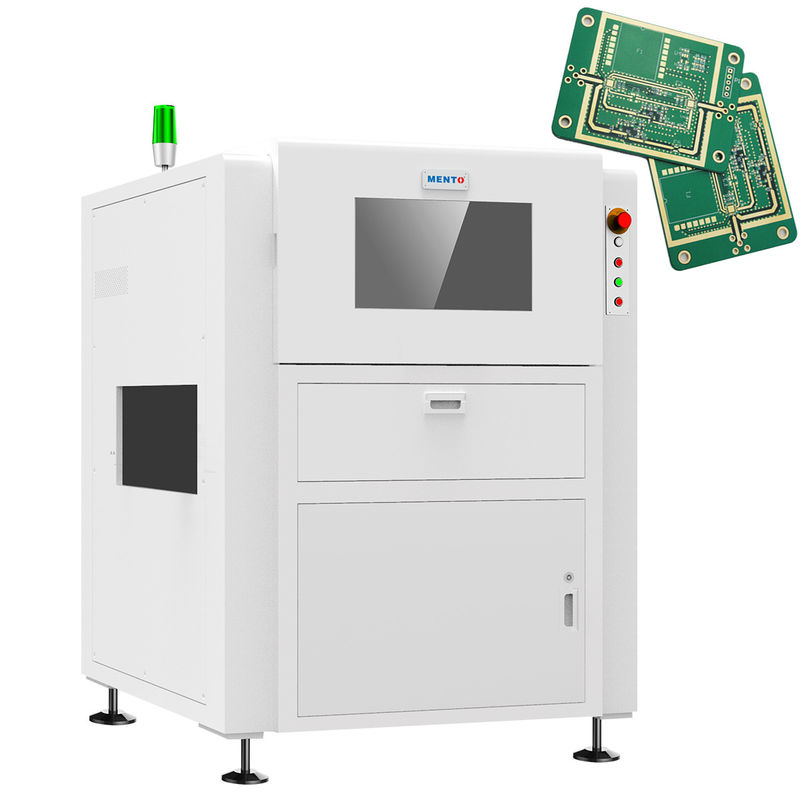

| Automatyczna inspekcja optyczna 2D | ||
| Model | K2005DT | |
| Sprawdzanie zdolności | Przedmioty testowe | Ciała części CHIP, złącza lutowe części CHIP, znaki, złącza lutowe DIP |
| Komponent minimalny | CHIP: 01005 Głowa:00,3 mm | |
| Metoda wykrywania | Debugging parametrów algorytmu, uczenie maszynowe | |
| System optyczny | Kamera | Kamery przemysłowe kolorowe 5MP |
| Soczewka telecentryczna | 0.345X/0.22X/0.17X | |
| Rozstrzygnięcie | 10um/15um/20um | |
| Poziom wzrostu | 24x20mm/36x30mm/48x40mm | |
| Prędkość wykrywania | 3FOV/s | |
| System oprogramowania | System operacyjny | System Windows10 |
| Właściwości mechaniczne | grubość PCB | 0.3~10mm ((Warp≤5mm) |
| Wysokość składnika | Górne 30mm, dolne 84mm (specjalna wysokość może być dostosowana) | |
| Urządzenie napędowe | Servomotor+krętaczka+przewodnik liniowy | |
| Prędkość ruchu | Maks.600 mm/s | |
| Dokładność pozycjonowania | ≤ 8um ((po kalibracji) | |
| Wskazówka dotycząca transportu PCB | Wysokość transportu PCB na szybie:900+20 mm ((od ziemi do powierzchni transportu PCB na szybie) | |
|
Maksymalny rozmiar PCB: 600mmxW300mm (podwójna szyba, podwójne PCB) 600mmxW580mm (jednorękowa szyba, pojedynczy PCB) |
||
| Minimalna odległość między PCB: ≤ 90 mm | ||
| Parametry | Metoda utwardzania | AC220V/50Hz/2000W |
| Ekran wykrywania | W1000mmxD1380mmxH1600mm ((bez stopy 100±20mm) | |
| Dokładność | 1100 kg | |
| Dokładność ponownego pomiaru | ≥ 0,5 MPa | |
| Wielkość pierścienia płytki | Temperatura:5~40°C, wilgotność względna 25%~80% (bez mrozu) | |
| Liczba płytek obsługiwanych jednocześnie | Standardowy interfejs SMEMA | |
Możliwości testowania produktów ((Online Dual-Track)
1.Zbłądzenie 2. Brakujący składnik 3. Odwrócenie biegunowości 4. Niewilgowanie 5. Dziura lutownicza 6. Anomalia kolinearna 7. Słaba lutowanie 8.
9Niewystarczające lutowanie, zwarcie, przesunięcie.
Funkcja dokująca danych MES i potężny system SPC
1. Statystyki w czasie rzeczywistym 10 najważniejszych komponentów alarmowych
2. Umożliwia ustawienie alarmu, aby automatycznie zatrzymać sprzęt górny.
3. Eksportowanie całego obrazu płyty każdego PCB w czasie rzeczywistym dla późniejszej identyfikacji
4Interfejs MES opracowany w kraju obsługuje standardowe i dostosowane formaty.
Tryb oszczędności pracy
Poprzez transmisję danych i inne metody jedna osoba może wyświetlić dane alarmowe AOI wielu linii, dzięki czemu osiąga się tryb ratowniczy.
