Product Details
Miejsce pochodzenia: Dongguan
Nazwa handlowa: MENTO
Orzecznictwo: FCC.ROHS,CCC
Numer modelu: K2005DW
Payment & Shipping Terms
Minimalne zamówienie: 3
Szczegóły pakowania: W1140mmxD1400mmxH1600mm
Czas dostawy: 20 dni roboczych
Zasady płatności: L/C, T/T
Możliwość Supply: 10 sztuk + 20 dni roboczych
System operacyjny: |
Okna |
Środowisko: |
10-40 ℃ |
Źródło powietrza: |
00,4-0,6Mpa |
Waga: |
900 KG |
Grubość PCB: |
0,5-6 mm |
Źródło optyczne: |
RGB + W całka czterech kolorów |
Pozycja: |
Maszyna PCB SMT AOI, systemy AOI |
Przesyłka: |
wysyłka na czas |
Zastosowanie: |
Wymagania w zakresie bezpieczeństwa i bezpieczeństwa |
Funkcjonalność: |
Stosowanie przemysłowe - linia montażowa SMT |
Metoda oświetlenia: |
LED |
Model: |
ABC-123 |
Precyzja: |
Wysoka precyzja |
System operacyjny: |
Okna |
Środowisko: |
10-40 ℃ |
Źródło powietrza: |
00,4-0,6Mpa |
Waga: |
900 KG |
Grubość PCB: |
0,5-6 mm |
Źródło optyczne: |
RGB + W całka czterech kolorów |
Pozycja: |
Maszyna PCB SMT AOI, systemy AOI |
Przesyłka: |
wysyłka na czas |
Zastosowanie: |
Wymagania w zakresie bezpieczeństwa i bezpieczeństwa |
Funkcjonalność: |
Stosowanie przemysłowe - linia montażowa SMT |
Metoda oświetlenia: |
LED |
Model: |
ABC-123 |
Precyzja: |
Wysoka precyzja |

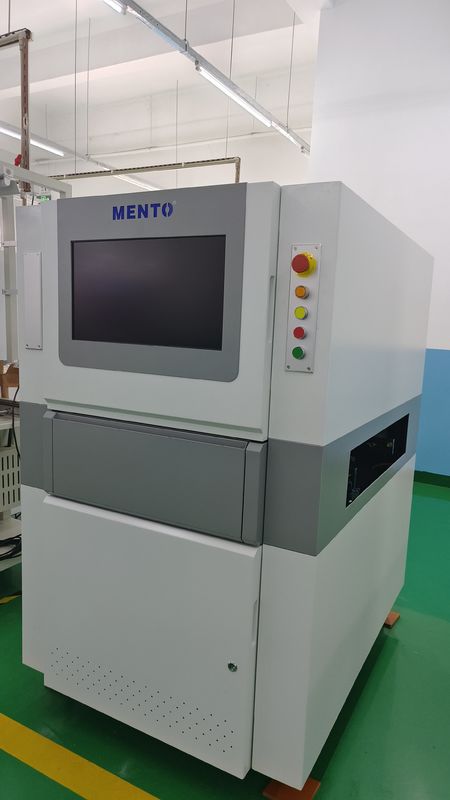

Automatyczna inspekcja optyczna serii K20 w dół
| Model urządzenia | K2005DW | |
| Zdolność wykrywania | Elementy wykrywania | Ciała części CHIP, złącza lutowe części CHIP, znaki, złącza lutowe DIP |
| Najmniejszy element | CHIP: 0201 Pitch:00,3 mm | |
| Metoda wykrywania | Debugging parametrów algorytmu, uczenie maszynowe | |
| System optyczny | Kamera | Kamery przemysłowe kolorowe 5MP |
| Soczewka telecentryczna | 0.22X/0.17X | |
| Rozstrzygnięcie | 15um/20um/25um | |
| Poziom wzrostu | 36x30mm/48x40mm/61x51mm | |
| Prędkość wykrywania | 3FOV/s | |
| System oprogramowania | System operacyjny | System Windows 10 |
| Właściwości mechaniczne | Grubość PCB | 0.3~10mm ((warpage≤5mm) |
| Wysokość składnika | 180 mm górne, 30 mm dolne (specjalna wysokość może być dostosowana) | |
| Sprzęt do jazdy | Serwo silnik + śrubka kulkowa + przesuwacz liniowy | |
| Prędkość ruchu | Maks.600 mm/s | |
| Dokładność pozycjonowania | ≤ 8um ((po kalibracji) | |
| Pociąg do transportu PCB | Wysokość transportu PCB na szybie: 900±20 mm (od ziemi do powierzchni transportu PCB na szybie przewodniej) | |
| Maksymalny rozmiar PCB: 510mmx460mm | ||
| Minimalna odległość między płytami PCB: ≤ 90 mm | ||
| Parametry | Źródło mocy | AC220V/50Hz/2000W |
| Ogólna wielkość | W1140mmxD1400mmxH1600mm (z wyłączeniem stopy 100±20mm) | |
| Waga | ≈ 700 kg | |
| Ciśnienie powietrza | ≥ 0,5 MPa | |
| Wymagania środowiskowe | Temperatura: 5~40°C, wilgotność względna 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA | |
Projektowanie platformy naukowej
Projektowanie torów ruchomych klasy szlifowania
dokładność powtarzania i dokładność pozycjonowania jest wysoka, niski hałas.
Projektowanie precyzyjnego systemu sterowania ruchem
Unikać utraty danych systemu ruchu, zapewnić szybką i stabilną pracę i skutecznie poprawić prędkość przyspieszenia i opóźnienia ruchu.
Cechy produktu - systemy widzenia
Kamera przemysłowa
Wysokiej prędkości wielopramkowy aparat cyfrowy.
Kontroler źródła światła o stałym prądzie
Całkowitego sterownika stałego prądu cyfrowego zapewnia stabilność i jednolitość jasności źródła światła.
Telecentryczny system optyczny
Duża głębokość pola, niskie zniekształcenie, pełne piksele, konstrukcja o stałej rozdzielczości.
Zdolność kontroli produktu
1Nieprawidłowa część 2. Brakująca część 3. Odwrotna 4. Wirtualne spawanie 5. Tynie dziury 6. Kolinearność 7. Fałszywe spawanie 8.
10. ciągły cynk 11. DIP lutownicy łącza mniej cynk 12. pozycja przesunięcia 13. DIP wyciek wtyczka 14. DIP nie z stopy...
Funkcja dokująca danych MES i potężny system SPC
1. Statystyki w czasie rzeczywistym 10 najważniejszych komponentów alarmowych
2. Umożliwia ustawienie alarmu, aby automatycznie zatrzymać sprzęt górny.
3. Eksportowanie całego obrazu płyty każdego PCB w czasie rzeczywistym dla późniejszej identyfikacji
4Interfejs MES opracowany w kraju obsługuje standardowe i dostosowane formaty.
