Product Details
Miejsce pochodzenia: Dongguan
Nazwa handlowa: MENTO
Orzecznictwo: FCC.ROHS,CCC
Numer modelu: M2020MS
Payment & Shipping Terms
Minimalne zamówienie: 3
Szczegóły pakowania: Szer. 1000 mm x gł. 1380 mm x wys. 1600 mm (bez stopy 100 ± 20 mm)
Czas dostawy: 20 dni roboczych
Możliwość Supply: 10 sztuk + 20 dni roboczych
Wymiary: |
1200 mm x 800 mm x 1500 mm |
Model: |
Próbnik |
Waga: |
500 KG |
Zastosowanie: |
Kontrola PCB |
interfejs: |
Ethernet |
Typ aparatu: |
CCD o wysokiej rozdzielczości |
Rodzaj: |
Zautomatyzowana kontrola optyczna |
Prędkość kontroli: |
Do 60 cm2/s |
Oprogramowanie: |
Oprogramowanie AOI |
Zasilanie: |
AC 100-240 V, 50/60 HZ |
System operacyjny: |
Okna |
Oświetlenie: |
LED |
Rozstrzygnięcie: |
10 µm |
Wymiary: |
1200 mm x 800 mm x 1500 mm |
Model: |
Próbnik |
Waga: |
500 KG |
Zastosowanie: |
Kontrola PCB |
interfejs: |
Ethernet |
Typ aparatu: |
CCD o wysokiej rozdzielczości |
Rodzaj: |
Zautomatyzowana kontrola optyczna |
Prędkość kontroli: |
Do 60 cm2/s |
Oprogramowanie: |
Oprogramowanie AOI |
Zasilanie: |
AC 100-240 V, 50/60 HZ |
System operacyjny: |
Okna |
Oświetlenie: |
LED |
Rozstrzygnięcie: |
10 µm |

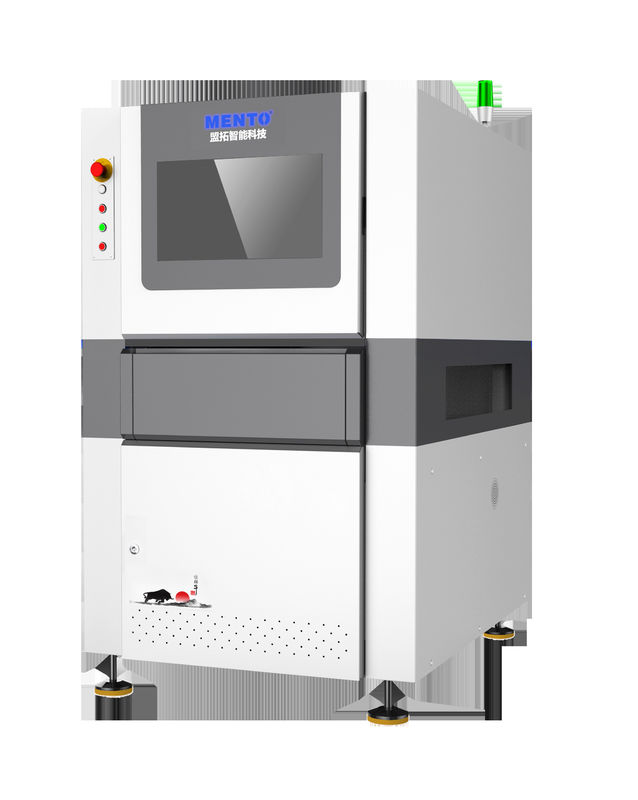

M20M serii Mini LED PCBpodkładkapomiar
| Model | M2020MS | |
| Zdolność wykrywania | Elementy kontroli | Mini PCB LEDpodkładkapomiar |
| Metoda kontroli | Globalna kalibracja, globalne wyrównanie podkładki | |
| System optyczny | Kamera | 20 MP |
| soczewka telecentryczna | Wysokiej rozdzielczości obiektyw telecentryczny | |
| Rozstrzygnięcie | 4um (2,4um~5um opcjonalnie) | |
| Źródło światła | RGB (przystosowalne) | |
| Efektywność | Wykrycie czterech stron 20s/k.p. | |
| Konfiguracja komputera | PC | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB, SSD:250G, HDD:2T |
| Monitor | 22 "LED | |
| System operacyjny | Ubuntu | |
| Wydajność wykrywania | grubość PCB | 1 ~ 5 mm |
| Maksymalna dopuszczalna wysokość części | 20 mm górne, 30 mm dolne (specjalna wysokość może być dostosowana) | |
| Wyrzucić | Silnik liniowy + linijka siatki | |
| Prędkość ruchu | Maksymalny :600mm/s | |
| Wysokość urządzenia do rozwijania płyt PCB | 900+20 mm ((od podłogi do powierzchni urządzenia) | |
| Parametry | Rozmiar PCB | Maksymalny: 300 mmx250 mm |
| Zasilanie | AC220V/50Hz/2000W | |
| Wymiary | W1330xD1360xH1650mm (z wyłączeniem światła ostrzegawczego) | |
| Waga | 1600 kg | |
| Wymóg ciśnienia powietrza | ≥ 0,5Mpa | |
| Wymagania środowiskowe | Temperatura:5~40°C, RH 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA / łączność danych z łącznikiem | |
pomiar podkładki/inspekcja podkładki/drukarka do pasty lutowej/SPI/przyplatacz/AOI przedprzepływowy/piec podpływowa/AOI poprzepływowy/
Inspekcja świetlności/inspekcja koloidów/Marker laserowy/przetworzenie
Projektowanie platformy naukowej
Silnik liniowy + koder liniowy mają wysoką powtarzalność i dokładność pozycjonowania i działają płynnie.
Konstrukcja systemu sterowania ruchem o wysokiej precyzji
unikanie utraty danych z układu ruchu, zapewnienie szybkiego i stabilnego ruchu oraz skuteczna poprawa przyspieszenia i opóźnienia ruchu.
Marmurowa platforma
skutecznie zapewnia wysoką precyzję, ciągłą i stabilną pracę sprzętu.
