Product Details
Miejsce pochodzenia: Dongguan chiński
Nazwa handlowa: Mento
Orzecznictwo: ISO9001/ISO14001
Numer modelu: K3212
Payment & Shipping Terms
Minimalne zamówienie: 1
Cena: Negotiable
Szczegóły pakowania: Szer. 1000 mm x gł. 1380 mm x wys. 1600 mm (bez stopy 100 ± 20 mm)
Czas dostawy: 3 tygodnie
Zasady płatności: online
Możliwość Supply: 1000/miesiąc
System operacyjny: |
Okna |
Rozstrzygnięcie: |
5um |
Obszar inspekcji: |
Do 610 mm x 460 mm |
Zasilanie: |
AC 100-240 V, 50/60 HZ |
Rodzaj inspekcji: |
2D i 3D |
Łączność: |
Ethernetu, USB |
System operacyjny: |
Okna |
Rozstrzygnięcie: |
5um |
Obszar inspekcji: |
Do 610 mm x 460 mm |
Zasilanie: |
AC 100-240 V, 50/60 HZ |
Rodzaj inspekcji: |
2D i 3D |
Łączność: |
Ethernetu, USB |
| 3DKontrola pasty lutowej | ||
| Model urządzenia | K3212 | |
| Zdolność wykrywania | Elementy wykrywania | Brak druku, nadmiar lutowania, niewystarczająca lutowanie, łączenie lutowania, odlewanie pasty lutowej, anomalia kształtu, przesunięcie |
| Metoda skanowania | Stop&Go | |
| System optyczny | Kamera | 12MP szybka kolorowa kamera przemysłowa |
| Źródło światła | Podwójne źródło światła DLP (technologia przesunięcia fazy rasterowej) i czerwone, zielone i niebieskie (RGB) źródło światła | |
| Rozstrzygnięcie | 10μm i 15um (nieobowiązkowe) | |
| Wydajność wykrywania | Dokładność wysokości (modul kalibracyjny) | 1 μm (za pomocą standardowego bloku kalibracyjnego) |
| Powtarzalność objętościowa | < 1% (standardowy blok weryfikacji, 3Sigma) | |
| Maksymalna wartość rekompensaty za zgięcie płyty | ± 3 mm | |
| Zdolność wykrywania GRR | < 10% w temperaturze 6o ((+ 50% tolerancji, rozdzielczość 5 μm) | |
| Maksymalna wysokość wykrywania | 500 μm | |
| Rozwiązanie problemu cienia | Technologia przesunięcia fazy i dwukierunkowy system 3D Structured Light | |
| Metoda kompensacji zgięcia płyt w czasie rzeczywistym | Kompensacja zgięcia płyty (Z-Tracking+Pad Referencing) | |
| Ekran testowy | Kolor (obrazy 3D i 2D wyświetlane razem) | |
| Sprzęt do jazdy | Servomotor + Przewodnik śruby | |
| Prędkość ruchu | 800 mm/s | |
| Minimalny wymiar mierzalny produktu | 50 mmx50 mm | |
| Maksymalny wymiar mierzalny produktu | 400 mm x 500 mm | |
| grubość PCB | 0.5~6 mm | |
| Dostosowanie szerokości toru | Automatyczna regulacja szerokości, ręczna regulacja szerokości | |
| Przesyłanie/stawianie płyt obwodowych | Przymocowanie przenośnika pasa/zamka pneumatycznego | |
| Kierunek przenoszenia | Od lewej do prawej, od prawej do lewej. | |
| Wysokość orbitalna | 900±20 mm | |
| Konfiguracja komputera | Komputer główny | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, dysk twardy: 2T |
| Monitor | 22"LED | |
| System operacyjny | Ubuntu | |
| Parametry | Ogólna wielkość | W1350xD1000xH1600mm (z wyłączeniem światła alarmowego) |
| Waga | 1100 kg | |
| Źródło mocy | AC220V/50~60Hz/2000W | |
| Ciśnienie powietrza | 0.5Mpa | |
| Oprogramowanie obsługuje formaty wejścia | Wsparcie dla formatu Gerber (274X), ODB++ | |
| Narzędzia zarządzania statystyką |
Histogram,X-bar&R - Chart,X-bar&S -C hart,C p&C pk, %Gage R & R, SPI Raporty dzienne/tygodniowe/miesięczne, SPC w czasie rzeczywistym& Multiple Display |
|
| Wymagania środowiskowe | Temperatura: 5~40°C, wilgotność względna: 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA | |
W sprawieAutomatyczna maszyna do kontroli optycznejjest najnowocześniejszym systemem, który wykorzystuje zarówno 2D jak i 3D metody inspekcji optycznej w celu zapewnienia najwyższego poziomu dokładności i precyzji.umożliwia łatwą obsługę i kontrolę. Przy prędkości inspekcji do 1000 mm/s, jest zdolna do dostarczania szybkich i niezawodnych wyników. Maszyna jest zasilana zasilaczem AC 100-240V, 50/60Hz i waży 500 kg.
| Obszar kontroli | Do 610 mm x 460 mm |
| Wymiary | W1000mmxD1380mmxH1600mm |
| Prędkość kontroli | Do 1000 mm/s |
| Zasilanie | AC 100-240V, 50/60Hz |
| Waga | 500 kg |
| Rodzaj aparatu | CCD o wysokiej rozdzielczości |
| Łączność | Ethernet, USB |
| Programowanie | Łatwy w obsłudze system przeciągania i upuściania |
| Rozstrzygnięcie | 5um |
| Rodzaj oświetlenia | LED |

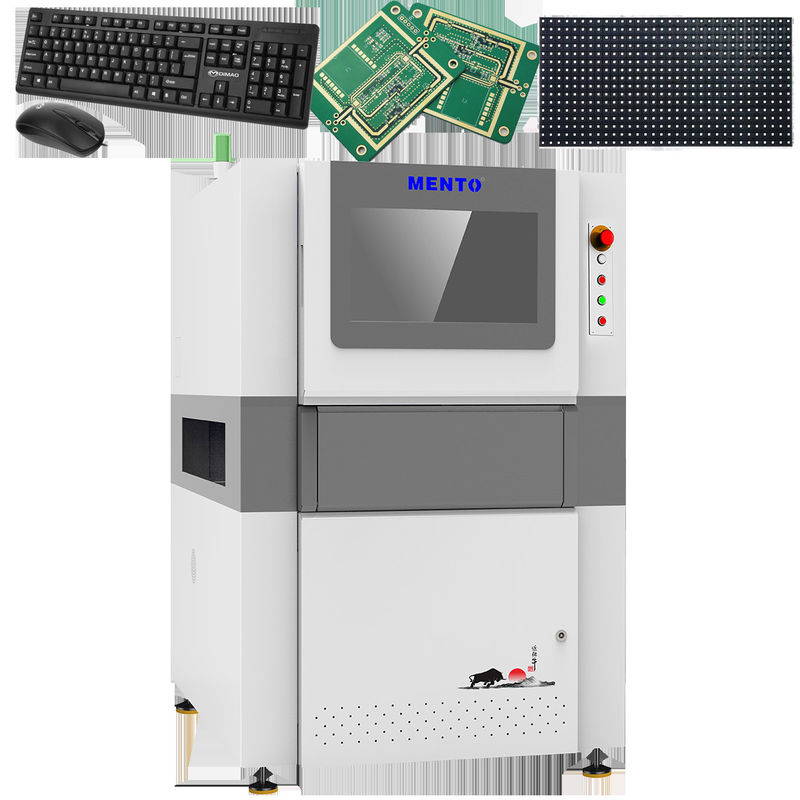

Mento 3D Automated Optical Inspection Machine jest stosowana do inspekcji powierzchni płyt obwodowych drukowanych, komponentów elektronicznych i innych komponentów SMT.Ten produkt jest idealny do stosowania w wielu gałęziach przemysłu, które wymagają precyzyjnej inspekcji komponentów elektronicznych, w tym przemysł motoryzacyjny, lotniczy i medyczny.
Programowanie tej maszyny jest łatwe w obsłudze i posiada interfejs przeciągania i upuszczania, co pozwala użytkownikom szybko i łatwo zaprogramować maszynę do inspekcji różnych typów komponentów.Prędkość inspekcji tej maszyny wynosi do 1000mm/s, co czyni go bardzo wydajnym i skutecznym narzędziem do kontroli dużych partii komponentów.
Automatyczna maszyna do kontroli optycznej Mento 3D ma masę 500 kg, co ułatwia transport i poruszanie się po zakładzie produkcyjnym.Ta maszyna jest idealna do stosowania w różnych warunkach., w tym małe zakłady produkcyjne, duże zakłady produkcyjne oraz laboratoria badawczo-rozwojowe.
Ogólnie rzecz biorąc, Mento 3D Automated Optical Inspection Machine jest doskonałym wyborem dla tych, którzy szukają wysokiej jakości, niezawodnego i wydajnego sprzętu inspekcyjnego SMT.Jeśli chcesz kupić ten produkt, skontaktuj się z naszym zespołem sprzedaży, aby dowiedzieć się więcej o automatycznej optycznej kontroli ceny maszyny i złożyć zamówienie.
Uaktualnij do 3D Automated Optical Inspection Machine dla jeszcze bardziej precyzyjnych inspekcji.
Nasz produkt Automated Optical Inspection Machine został zaprojektowany w celu zapewnienia wysokiej jakości usług inspekcyjnych i testowych dla komponentów i zespołów elektronicznych.Jest wyposażony w zaawansowaną technologię obrazowania i analizy, która umożliwia dokładne i niezawodne wykrywanie wad, w tym inspekcja złącza lutowego, pomiar części i inspekcja powierzchni.
Aby zapewnić optymalną wydajność i czas pracy, oferujemy szereg wsparcia technicznego i usług dla naszego produktu Automated Optical Inspection Machine, w tym:
Nasz zespół doświadczonych techników i personelu wspierającego jest zaangażowany w świadczenie terminowej i efektywnej obsługi naszym klientom, pomagając zminimalizować przestoj i maksymalizować wydajność.Skontaktuj się z nami już dziś, aby dowiedzieć się więcej o naszym produkcie Automated Optical Inspection Machine oraz wsparciu technicznym i usługach, które oferujemy.
Opakowanie produktu:
Automatyczna maszyna do kontroli optycznej jest starannie zapakowana w solidne pudełko kartonowe, aby zapewnić bezpieczny transport.Maszyna jest owinięta w pianę ochronną i wyposażona w inne niezbędne elementy, takie jak kable i instrukcje obsługi.
Wysyłka:
Oferujemy wysyłkę na całym świecie dla automatycznej maszyny do inspekcji optycznej.Zapewniamy terminową dostawę produktu do naszych klientów i dostarczamy informacje o śledzeniu, aby informować ich o stanie dostawy.
P: Jaka jest nazwa tej maszyny do automatycznej kontroli optycznej?
A: Nazwa marki maszyny to Mento.
P: Gdzie znajduje się miejsce pochodzenia tej maszyny?
A: Maszyna jest produkowana w Dongguan w Chinach.
P: Czy ta maszyna ma jakieś certyfikaty?
O: Tak, maszyna posiada certyfikat ISO9001/ISO14001.
P: Jaka jest minimalna ilość zamówienia na tę maszynę?
Minimalna ilość zamówienia dla tej maszyny wynosi 1.
P: Czy cena tej maszyny jest negocjowalna?
O: Tak, cena maszyny jest negocjowalna.
P: Jak długo potrwa otrzymanie maszyny?
A: Czas dostawy maszyny wynosi 3 tygodnie.
P: Jakie są warunki płatności za tę maszynę?
A: Warunki płatności za maszynę są dostępne online.
P: Jaka jest zdolność podaży tej maszyny?
Odpowiedź: Zdolność dostaw maszyny wynosi 1000/miesiąc.
