1. Wysoka opłacalność
2. Standardowa globalna kamera kolorowa klasy przemysłowej 5 milionów pikseli
3. Pierwsza firma w Chinach stosująca telecentryczne obiektywy o dużej średnicy (możliwość ukierunkowania na produkty)
4. Niezależnie opracowany system optyczny (spójność źródła światła)
5. Zintegrowana platforma odlewana o wysokiej stabilności
Opis produktu:
Jedną z kluczowych cech maszyny inspekcyjnej 3D AOI jest metoda automatycznego wyrównywania, która zapewnia dokładne wyrównanie płytek do inspekcji. Eliminuje to potrzebę ręcznego wyrównywania, oszczędzając producentom czas i zasoby.
Cyfrowa kamera 3D używana w maszynie zapewnia obrazy o wysokiej rozdzielczości, które umożliwiają wykrywanie nawet najmniejszych defektów na płytkach drukowanych. Ten typ kamery jest lepszy od tradycyjnych kamer 2D używanych w innych maszynach inspekcyjnych, ponieważ zapewnia obrazy o większej głębi i klarowności.
Oprogramowanie używane w maszynie 3D AOI ma intuicyjny interfejs użytkownika, co ułatwia operatorom obsługę i nawigację. Oprogramowanie to dostarcza dane i analizy inspekcji w czasie rzeczywistym, umożliwiając producentom szybkie identyfikowanie i rozwiązywanie wszelkich problemów z ich płytkami drukowanymi. Maszyna jest również kompatybilna z systemem operacyjnym, co ułatwia integrację z istniejącymi procesami produkcyjnymi.
Maszyna inspekcyjna 3D AOI jest niezawodnym i wydajnym rozwiązaniem dla producentów chcących usprawnić proces inspekcji płytek drukowanych. Jej metoda automatycznego wyrównywania, cyfrowa kamera 3D i intuicyjne oprogramowanie zapewniają dokładne i szczegółowe dane inspekcyjne, umożliwiając producentom szybkie i efektywne identyfikowanie i rozwiązywanie defektów.
| Model urządzenia | K3205 |
| Zdolność detekcji | Elementy detekcji | Brak druku, nadmiar lutowia, niewystarczająca ilość lutowia, zwarcia lutownicze, ślady pasty lutowniczej, anomalie kształtu, przesunięcie |
| Metoda skanowania | Stop&Go |
| System optyczny | Kamera | Szybka kolorowa kamera przemysłowa 5MP |
| Źródło światła | Podwójne źródło światła DLP (technologia przesunięcia fazowego rastra) i źródło światła czerwonego, zielonego i niebieskiego (RGB) |
| Rozdzielczość | 10 µm i 15 µm (opcjonalnie) |
| Wydajność detekcji | Dokładność wysokości (moduł kalibracyjny) | 1 µm (przy użyciu standardowego bloku kalibracyjnego) |
| Powtarzalność objętości | <1% (standardowy blok weryfikacyjny, 3Sigma) |
| Maksymalna wartość kompensacji zginania płytki | ±3 mm |
| Zdolność detekcji GRR | <10% przy 6σ (+50% tolerancji, rozdzielczość 5 µm) |
| Maksymalna wysokość detekcji | 500 µm |
| Rozwiązanie problemu cienia | Technologia przesunięcia fazowego i dwukierunkowy system światła strukturalnego 3D |
| Metoda kompensacji zginania płytki w czasie rzeczywistym | Kompensacja zginania płytki (Z-Tracking + Referencjonowanie padów) |
| Ekran testowy | Kolor (obrazy 3D i 2D wyświetlane razem) |
| Urządzenie napędowe | Serwomotor + prowadnica śrubowa |
| Prędkość ruchu | 800 mm/s |
| Minimalny rozmiar produktu do pomiaru | 50 mm x 50 mm |
| Maksymalny rozmiar produktu do pomiaru | 400 mm x 500 mm |
| Grubość płytki drukowanej | 0,5 ~ 6 mm |
| Regulacja szerokości toru | Automatyczna regulacja szerokości, ręczna regulacja szerokości |
| Transport/mocowanie płytki drukowanej | Przenośnik taśmowy/mocowanie zaciskiem pneumatycznym |
| Kierunek transportu | Od lewej do prawej, od prawej do lewej |
| Wysokość toru | 900 ± 20 mm |
| Konfiguracja komputera | Jednostka główna | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD: 250G, HDD: 2T |
| Monitor | 22" LED |
| System operacyjny | Ubuntu |
| Parametry | Rozmiar całkowity | Szer. 1350 x Gł. 1000 x Wys. 1600 mm (bez lampy alarmowej) |
| Waga | 1100 KG |
| Źródło zasilania | AC220V/50~60Hz/2000W |
| Ciśnienie powietrza | 0,5 MPa |
| Obsługiwane formaty wejściowe oprogramowania | Obsługa formatu Gerber (274X), ODB++ |
| Narzędzia do zarządzania statystycznego | Histogram, wykres X-bar&R, wykres X-bar&S, Cp&Cpk, % Gage R&R, raporty dzienne/tygodniowe/miesięczne SPI, SPC w czasie rzeczywistym i wiele wyświetlaczy |
| Wymagania środowiskowe | Temperatura: 5~40℃, wilgotność względna: 25%~80% (bez szronu) |
| Komunikacja z urządzeniami nadrzędnymi i podrzędnymi | Standardowy interfejs SMEMA |
Cechy:
- Nazwa produktu: Maszyna 3D AOI
- Oprogramowanie: Intuicyjny interfejs użytkownika
- Obszar inspekcji: Do 510 x 510 mm
- Metoda inspekcji: Inspekcja 3D
- Typ kamery: Cyfrowa kamera 3D
Ta maszyna inspekcyjna 3D AOI jest idealnym rozwiązaniem dla sprzętu AOI PCB. Nasi producenci sprzętu AOI zaprojektowali produkt z intuicyjnym interfejsem użytkownika, który upraszcza proces inspekcji 3D. Dzięki obszarowi inspekcji do 510 x 510 mm i cyfrowej kamerze 3D, maszyna ta zapewnia dokładne i wydajne wyniki inspekcji.
Parametry techniczne:
| Metoda wyrównywania: | Automatyczne wyrównywanie |
| Rozdzielczość: | 10 µm |
| Typ kamery: | Cyfrowa kamera 3D |
| Wymiary: | Dł. 1300 x Szer. 1300 x Wys. 1500 mm |
| Metoda inspekcji: | Inspekcja 3D |
| Waga: | 800 kg |
| Obszar inspekcji: | Do 510 x 510 mm |
| Grubość płytki drukowanej: | 0,5 - 5 mm |
| Rodzaje inspekcji: | Połączenie lutownicze, komponent, defekt |
Zastosowania:

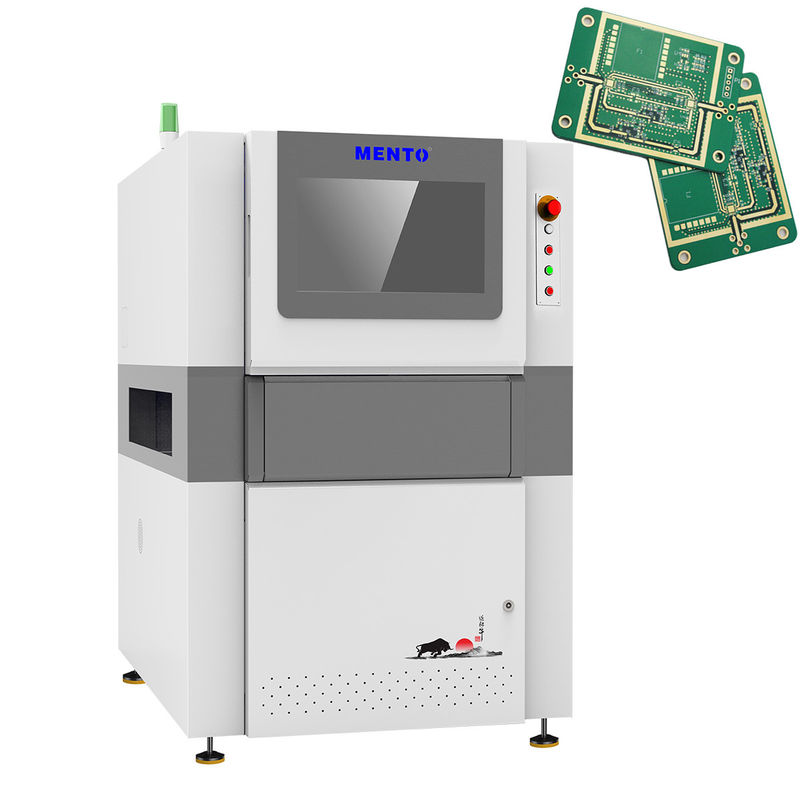

Maszyna 3D AOI Mento-01 to zaawansowana technologia stosowana w przemyśle elektronicznym do inspekcji płytek drukowanych. Jest szeroko stosowana w różnych dziedzinach produkcji, takich jak elektronika użytkowa, motoryzacja, lotnictwo i urządzenia medyczne. Maszyna jest produkowana w Dongguan w Chinach i posiada certyfikaty ISO9001/ISO14001 za swoje standardy jakości.
Maszyna 3D AOI Mento-01 została zaprojektowana do dokładnej i wydajnej inspekcji AOI PCB. Maszyna wykorzystuje kamery o wysokiej rozdzielczości i oświetlenie LED RGB do wykrywania defektów, takich jak brakujące, przesunięte i niewyrównane komponenty, defekty lutowania i zwarcia. Technologia inspekcji 3D umożliwia wykrywanie nawet najmniejszych odchyleń w kształcie i położeniu komponentów, zapewniając wysoki poziom dokładności w procesie inspekcji.
Maszyna 3D AOI Mento-01 nadaje się do szerokiego zakresu scenariuszy inspekcji PCB, w tym inspekcji przed i po lutowaniu reflow, a także inspekcji po lutowaniu falowym. Maszyna jest również w stanie inspekcjonować płytki drukowane o grubości od 0,5 do 5 mm. Jest to idealny system inspekcji PCB dla producentów, którzy wymagają wysokiej dokładności i wydajności w swoim procesie produkcyjnym.
Maszyna 3D AOI Mento-01 ma rozdzielczość 10 µm i wymiary Dł. 1300 x Szer. 1300 x Wys. 1500 mm. Waży 800 kg, co czyni ją solidną i trwałą maszyną, która może wytrzymać intensywne użytkowanie. Maszyna ma zdolność dostaw 1000 sztuk miesięcznie i może być dostarczona w ciągu 1 tygodnia od złożenia zamówienia. Minimalna ilość zamówienia to 1, a cena jest do negocjacji.
Maszyna 3D AOI Mento-01 jest wyposażona w przyjazne dla użytkownika oprogramowanie, które umożliwia łatwe programowanie i dostosowywanie parametrów inspekcji. Maszyna może być łatwo zintegrowana z istniejącymi liniami produkcyjnymi i może współpracować z różnymi rozmiarami i kształtami płytek drukowanych. Maszyna jest również wyposażona w przyjazny dla użytkownika interfejs, który ułatwia konserwację i rozwiązywanie problemów.
Podsumowując, maszyna 3D AOI Mento-01 to najwyższej klasy system inspekcji PCB, który nadaje się do szerokiego zakresu dziedzin produkcji. Jej zaawansowana technologia, wysoka dokładność i wydajność sprawiają, że jest to idealny wybór dla producentów, którzy wymagają niezawodnych i spójnych wyników inspekcji. Maszyna jest cennym atutem każdej linii produkcyjnej wymagającej inspekcji AOI PCB.
Wsparcie i usługi:
Maszyna 3D AOI jest wyposażona w najnowszą technologię, aby zapewnić wysokiej jakości wyniki inspekcji dla różnych typów komponentów elektronicznych, płytek drukowanych i zespołów. Nasze wsparcie techniczne i usługi obejmują:
- Instalacja i konfiguracja maszyny
- Szkolenie dla operatorów i techników
- Regularne usługi konserwacji i kalibracji
- Wsparcie techniczne 24/7 w przypadku wszelkich problemów lub wątpliwości
- Dostosowane programowanie i aktualizacje oprogramowania
- Usługi napraw na miejscu
Nasz zespół doświadczonych inżynierów i techników jest zaangażowany w zapewnienie, że Twoja maszyna 3D AOI działa z najlepszą wydajnością i że otrzymujesz najlepsze możliwe wsparcie techniczne i usługi.
Pakowanie i wysyłka:
Opakowanie produktu:
Maszyna 3D AOI zostanie zapakowana w solidne kartonowe pudełko z piankowymi wkładkami, aby chronić maszynę podczas transportu. Maszyna zostanie również owinięta w folię, aby zapobiec uszkodzeniom spowodowanym przez wilgoć lub kurz. Opakowanie będzie zawierać instrukcję obsługi i kabel zasilający.
Wysyłka:
Maszyna 3D AOI zostanie wysłana za pośrednictwem niezawodnej usługi kurierskiej, aby zapewnić bezpieczną i terminową dostawę. Koszt wysyłki będzie zależał od miejsca docelowego i wagi paczki. Klienci otrzymają numer śledzenia, aby monitorować postęp swojej przesyłki.
FAQ:
P1: Jaka jest nazwa marki tej maszyny 3D AOI?
O1: Nazwa marki tej maszyny 3D AOI to Mento.
P2: Jaki jest numer modelu tej maszyny?
O2: Numer modelu tej maszyny to Mento-01.
P3: Gdzie jest produkowana ta maszyna?
O3: Ta maszyna jest produkowana w Dongguan w Chinach.
P4: Czy ta maszyna posiada jakieś certyfikaty?
O4: Tak, ta maszyna posiada certyfikaty ISO9001/ISO14001.
P5: Jaka jest minimalna ilość zamówienia dla tej maszyny?
O5: Minimalna ilość zamówienia dla tej maszyny to 1.
P6: Czy cena tej maszyny jest do negocjacji?
O6: Tak, cena tej maszyny jest do negocjacji.
P7: Jaki jest czas dostawy tej maszyny?
O7: Czas dostawy tej maszyny to 1 tydzień.
P8: Jakie są warunki płatności za tę maszynę?
O8: Warunki płatności za tę maszynę są online.
P9: Jaka jest zdolność dostaw tej maszyny?
O9: Zdolność dostaw tej maszyny wynosi 1000 sztuk miesięcznie.
