Opis produktu:

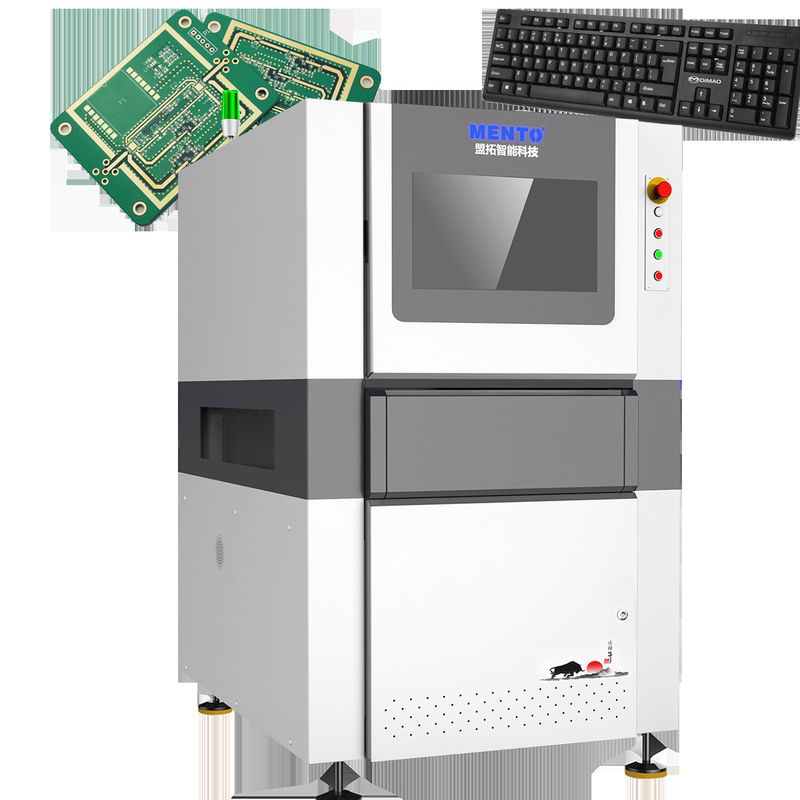

AOI PCB Machine działa na systemie operacyjnym Windows 10, zapewniając przyjazny dla użytkownika i znany interfejs, który jest łatwy do nawigacji i obsługi.Zawiera również interfejs Ethernet dla łatwej łączności i komunikacji, umożliwiając bezproblemową integrację z każdym środowiskiem produkcyjnym lub przepływem pracy.
Maszyna AOI PCB jest zasilana zasilaniem AC 220V, 50Hz, zapewniając stabilną i spójną wydajność.dzięki czemu idealnie pasuje do każdego zakładu produkcyjnego lub laboratorium.
Dzięki możliwościom wysokiej rozdzielczości maszyna AOI PCB może wykrywać nawet najmniejsze wady i błędy w PCB, z rozdzielczością 10 μm. Zapewnia to, że produkty są najwyższej jakości,i wszelkie problemy mogą być szybko zidentyfikowane i rozwiązane.
| 3D inspekcja pasty lutowej |
| Model urządzenia |
K3205 |
| Zdolność wykrywania |
Elementy wykrywania |
Brak druku, nadmiar lutowania, niewystarczająca lutowanie, łączenie lutowania, odlewanie pasty lutowej, anomalia kształtu, przesunięcie |
| Metoda skanowania |
Stop&Go |
| System optyczny |
Kamera |
Kamery przemysłowe kolorowe 5MP |
| Źródło światła |
Podwójne źródło światła DLP (technologia przesunięcia fazy rasterowej) i czerwone, zielone i niebieskie (RGB) źródło światła |
| Rozstrzygnięcie |
10μm i 15um (nieobowiązkowe) |
| Wydajność wykrywania |
Dokładność wysokości (modul kalibracyjny) |
1 μm (za pomocą standardowego bloku kalibracyjnego) |
| Powtarzalność objętościowa |
< 1% (standardowy blok weryfikacji, 3Sigma) |
| Maksymalna wartość rekompensaty za zgięcie płyty |
± 3 mm |
| Zdolność wykrywania GRR |
< 10% w temperaturze 6o ((+ 50% tolerancji, rozdzielczość 5 μm) |
| Maksymalna wysokość wykrywania |
500 μm |
| Rozwiązanie problemu cienia |
Technologia przesunięcia fazy i dwukierunkowy system 3D Structured Light |
| Metoda kompensacji zgięcia płyt w czasie rzeczywistym |
Kompensacja zgięcia płyty (Z-Tracking+Pad Referencing) |
| Ekran testowy |
Kolor (obrazy 3D i 2D wyświetlane razem) |
| Sprzęt do jazdy |
Servomotor + Przewodnik śruby |
| Prędkość ruchu |
800 mm/s |
| Minimalny wymiar mierzalny produktu |
50 mmx50 mm |
| Maksymalny wymiar mierzalny produktu |
400 mm x 500 mm |
| grubość PCB |
0.5~6 mm |
| Dostosowanie szerokości toru |
Automatyczna regulacja szerokości, ręczna regulacja szerokości |
| Przesyłanie/stawianie płyt obwodowych |
Przymocowanie przenośnika pasa/zamka pneumatycznego |
| Kierunek przenoszenia |
Od lewej do prawej, od prawej do lewej. |
| Wysokość orbitalna |
900±20 mm |
| Konfiguracja komputera |
Komputer główny |
CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, dysk twardy: 2T |
| Monitor |
22"LED |
| System operacyjny |
Ubuntu |
| Parametry |
Ogólna wielkość |
W1350xD1000xH1600mm (z wyłączeniem światła alarmowego) |
| Waga |
1100 kg |
| Źródło mocy |
AC220V/50~60Hz/2000W |
| Ciśnienie powietrza |
0.5Mpa |
| Oprogramowanie obsługuje formaty wejścia |
Wsparcie dla formatu Gerber (274X), ODB++ |
| Narzędzia zarządzania statystyką |
Histogram,X-bar&R - Chart,X-bar&S -C hart,C p&C pk,
%Gage R & R, SPI Raporty dzienne/tygodniowe/miesięczne, SPC w czasie rzeczywistym& Multiple Display
|
| Wymagania środowiskowe |
Temperatura: 5~40°C, wilgotność względna: 25%~80% (bez mrozu) |
| Komunikacja sprzętu w górnym i dolnym zakresie |
Standardowy interfejs SMEMA |
Charakterystyka:
- Nazwa produktu: maszyna AOI do tworzenia płyt PCB
- Rozdzielczość: 10 μm
- Prędkość kontroli: 1000 mm/s
- Metoda kontroli: kontrola 3D
- Model: XYZ-1000
- Interfejs: Ethernet
Parametry techniczne:
| Model |
XYZ-1000 |
| Prędkość kontroli |
1000 mm/s |
| Gęstość płyty PCB |
0.2 mm - 6 mm |
| Metoda kontroli |
Inspekcja 3D |
| Wielkość płyty PCB |
Maks. 500 mm x 500 mm |
| System operacyjny |
System Windows 10 |
| Interfejs |
Ethernet |
| |
|
| Dokładność kontroli |
± 5 μm |
| Źródło światła |
LED |
Zastosowanie:
Maszyna AOI jest niezbędnym narzędziem w przemyśle wytwarzania płyt PCB.To zautomatyzowany system kontroli optycznej, który sprawdza, czy płyty drukowane nie mają wad i zapewnia, że spełniają standardy przemysłuMaszyna posiada metodę inspekcji 3D, która umożliwia dokładne i precyzyjne wykrycie wszelkich nieprawidłowości w PCB.który zapewnia, że PCB są najwyższej jakości.
Maszyna Mento AOI PCB nadaje się do różnych zastosowań i scenariuszy.i instytucje badawczo-rozwojoweMaszyna może obsługiwać PCB o grubości od 0,2 mm do 6 mm, co czyni ją wszechstronną i odpowiednią do różnych typów PCB.
Model XYZ-1000 maszyny Mento AOI PCB posiada interfejs Ethernet, który umożliwia łatwe połączenie i integrację z innymi systemami.Ta funkcja ułatwia włączenie maszyny AOI do istniejących linii produkcyjnych i przepływów pracy.
Podsumowując, maszyna Mento AOI PCB jest niezawodnym i wydajnym systemem inspekcji PCB, który nadaje się do różnych okazji i scenariuszy zastosowań.wszechstronna obsługa grubości PCB, a interfejs Ethernet czynią go cennym atutem dla firm produkujących PCB, producentów produktów elektronicznych oraz instytucji badawczo-rozwojowych.
Wsparcie i usługi:
Nasz produkt AOI PCB Machine jest wyposażony w kompleksowe wsparcie techniczne i usługi, w tym:
- Pomoc w montażu i konfiguracji
- Szkolenia w zakresie obsługi i konserwacji maszyn
- Wsparcie zdalne w zakresie oprogramowania i sprzętu
- Usługi konserwacji i napraw na miejscu
- Regularne aktualizacje i ulepszenia oprogramowania
- Dostosowane do potrzeb klienta rozwiązania
Zobowiązujemy się zapewnić naszym klientom najwyższy poziom wsparcia i zapewnić, że ich maszyny AOI PCB działają w maksymalnej wydajności.
Opakowanie i wysyłka:
Opakowanie produktu:
- Maszyna AOI PCB jest bezpiecznie zapakowana w drewnianą skrzynkę w celu zapewnienia bezpiecznego transportu i dostawy.
- Wszystkie akcesoria i niezbędne narzędzia są zawarte w opakowaniu.
- Wymiary opakowania wynoszą 120 cm x 80 cm x 150 cm, a waga 300 kg.
Wysyłka:
- Maszyna AOI PCB jest wysyłana drogą lotniczą lub morską, w zależności od preferencji i lokalizacji klienta.
- Opłaty za wysyłkę i czas dostawy mogą różnić się w zależności od miejsca przeznaczenia.
- Klienci otrzymają numer śledzący, który umożliwi im monitorowanie stanu przesyłki.
Częste pytania:
P: Jaka jest nazwa marki maszyny AOI PCB?
Odpowiedź: Nazwa handlowa maszyny AOI PCB to Mento.
P: Gdzie wytwarzana jest maszyna AOI PCB?
Odpowiedź: Maszyna AOI PCB jest wytwarzana w Chinach, w Dongguan.
P: Jakie certyfikaty posiada maszyna AOI PCB?
A: Maszyna AOI PCB posiada certyfikat ISO9001/ISO14001.
P: Jaka jest minimalna ilość zamówienia na maszynę AOI PCB?
Odpowiedź: Minimalna ilość zamówienia na maszynę AOI PCB wynosi 1.
P: Jaki jest czas dostawy maszyny AOI PCB?
Odpowiedź: Czas dostawy maszyny AOI PCB wynosi 3 tygodnie.
P: Jakie są warunki płatności za maszynę AOI PCB?
A: Warunki płatności za maszynę AOI PCB są na linii.
P: Jaka jest zdolność dostawcza maszyny AOI PCB?
Odp.: Zdolność dostaw maszyny AOI PCB wynosi 1000/miesiąc.
P: Czy cena maszyny AOI PCB jest negocjowalna?
O: Tak, cena maszyny AOI PCB jest negocjowalna.
