Product Details
Miejsce pochodzenia: Dongguan chiński
Nazwa handlowa: Mento
Orzecznictwo: ISO9001/ISO14001
Numer modelu: K3412
Payment & Shipping Terms
Minimalne zamówienie: 1
Cena: Negotiable
Szczegóły pakowania: Szer. 1000 mm x gł. 1380 mm x wys. 1600 mm (bez stopy 100 ± 20 mm)
Czas dostawy: 3 tygodnie
Zasady płatności: on-line, akredytywy, T/T
Możliwość Supply: 1000/miesiąc
System operacyjny: |
okna 10 |
Prędkość kontroli: |
Do 80 cm²/s |
Obszar inspekcji: |
Do 510 x 510 mm |
Zasilanie: |
AC 220 V, 50/60 Hz |
Wymiar: |
L 1000 X W 1380 X H 1600 mm |
Metoda wyrównania: |
Automatyczne wyrównanie |
Oprogramowanie: |
Intuicyjny interfejs użytkownika |
Rozstrzygnięcie: |
10 µm |
System operacyjny: |
okna 10 |
Prędkość kontroli: |
Do 80 cm²/s |
Obszar inspekcji: |
Do 510 x 510 mm |
Zasilanie: |
AC 220 V, 50/60 Hz |
Wymiar: |
L 1000 X W 1380 X H 1600 mm |
Metoda wyrównania: |
Automatyczne wyrównanie |
Oprogramowanie: |
Intuicyjny interfejs użytkownika |
Rozstrzygnięcie: |
10 µm |
Funkcje AOI online
1Wysokie koszty
2Standardowa 5 milionów globalnej ekspozycji przemysłowa kamera kolorowa
3Pierwsza firma w Chinach, która użyła obiektywów telecentrycznych o dużej średnicy (można kierować produkty)
4Niezależnie opracowany system optyczny (spójność źródła światła)
5Wysokiej stabilności zintegrowana platforma odlewowa
Zakres zastosowania: kontrola łączy lutowych i urządzeń zamontowanych

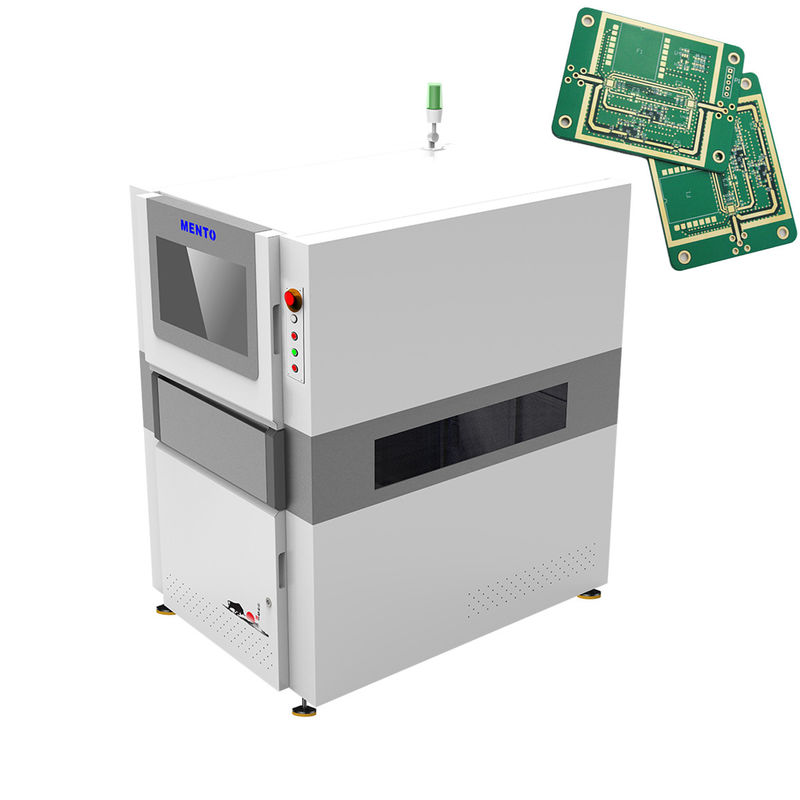

Nasza maszyna 3D AOI o grubości PCB od 0,5 do 5 mm nadaje się do inspekcji szerokiej gamy PCB, co czyni ją idealnym wyborem dla zastosowań systemów inspekcji PCB.Maszyna jest wyposażona w oświetlenie RGB LED, które zapewnia jasne i jednolite oświetleniePowierzchnia kontroli maszyny wynosi do 510 x 510 mm, co zapewnia dużą przestrzeń do kontroli dużych PCB.
Nasza maszyna 3D AOI działa na prędkości AC 220V, 50/60Hz, co sprawia, że nadaje się do użytku w różnych krajach i lokalizacjach.umożliwiające szybką i skuteczną inspekcję dużych ilości PCBJest to szczególnie przydatne w środowiskach produkcyjnych o dużej objętości, w których szybkość i dokładność są kluczowe.
Nasza maszyna 3D AOI została zaprojektowana z zaawansowanymi funkcjami i technologią, aby zapewnić wysoką dokładność i niezawodność w inspekcji PCB.Maszyna jest wyposażona w kamerę o wysokiej rozdzielczości, która rejestruje szczegółowe obrazy PCBMaszyna posiada również zaawansowany algorytm, który analizuje obrazy i identyfikuje wszelkie wady lub błędy w PCB.
| Model urządzenia | K3412 | |
| Zdolność wykrywania | Elementy wykrywania | |
| Metoda skanowania | Stop&Go | |
| System optyczny | Kamera | 12MP szybka kolorowa kamera przemysłowa |
| Źródło światła | 4 Źródło światła DLP (technologia zmiany fazy raster) i źródło światła czerwonego, zielonego i niebieskiego (RGB) | |
| Rozstrzygnięcie | 10μm i 15um (nieobowiązkowe) | |
| Powtarzalność objętościowa | < 1% (standardowy blok weryfikacji, 3Sigma) | |
| Maksymalna wartość rekompensaty za zgięcie płyty | ± 3 mm | |
| Zdolność wykrywania GRR | < 10% w temperaturze 6o ((+ 50% tolerancji, rozdzielczość 5 μm) | |
| Maksymalna wysokość wykrywania | 20 mm/40 mm | |
| Rozwiązanie problemu cienia | Technologia przesunięcia fazy i dwukierunkowy system 3D Structured Light | |
| Metoda kompensacji zgięcia płyt w czasie rzeczywistym | Kompensacja zgięcia płyty (Z-Tracking+Pad Referencing) | |
| Ekran testowy | Kolor (obrazy 3D i 2D wyświetlane razem) | |
| Sprzęt do jazdy | Servomotor + Przewodnik śruby | |
| Prędkość ruchu | 800 mm/s | |
| Minimalny wymiar mierzalny produktu | 50 mmx50 mm | |
| Maksymalny wymiar mierzalny produktu | 400 mm x 500 mm | |
| grubość PCB | 0.5~6 mm | |
| Dostosowanie szerokości toru | Automatyczna regulacja szerokości, ręczna regulacja szerokości | |
| Przesyłanie/stawianie płyt obwodowych | Przymocowanie przenośnika pasa/zamka pneumatycznego | |
| Kierunek przenoszenia | Od lewej do prawej, od prawej do lewej. | |
| Wysokość orbitalna | 900±20 mm | |
| Konfiguracja komputera | Komputer główny | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, dysk twardy: 2T |
| Monitor | 22"LED | |
| System operacyjny | Ubuntu | |
| Parametry | Ogólna wielkość | W1000xD1380xH1600mm (z wyłączeniem światła alarmowego) |
| Waga | 1100 kg | |
| Źródło mocy | AC220V/50~60Hz/2000W | |
| Ciśnienie powietrza | 0.5Mpa | |
| Wymagania środowiskowe | Temperatura: 5~40°C, wilgotność względna: 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA | |
| Parametry techniczne | Szczegóły produktu |
|---|---|
| Metoda wyrównania | Automatyczne wyrównanie |
| System operacyjny | System Windows 10 |
| Zasilanie | AC 220V, 50/60Hz |
| Waga | 800 kg |
| Oświetlenie | RGB LED |
| Gęstość płyty PCB | 0.5 - 5 mm |
| Rozstrzygnięcie | 10 μm |
| Rodzaje kontroli | Połączenie lutowe, składnik, wadę |
| Rodzaj aparatu | Kamera cyfrowa 3D |
| Oprogramowanie | Intuicyjny interfejs użytkownika |
Maszyna 3D AOI firmy Mento została zaprojektowana w celu oferowania doskonałych usług inspekcyjnych dla płyt PCB.Z wymiarami L 1300 X W 1300 X H 1500 mm, ta maszyna jest kompaktowa i może być łatwo zainstalowana w miejscu pracy.
Maszyna 3D AOI firmy Mento posiada intuicyjne interfejs użytkownika, który ułatwia obsługę.Ta maszyna jest wyposażona w kamerę cyfrową 3D, która rejestruje obrazy o wysokiej rozdzielczości PCB, umożliwiające dokładną kontrolę i wykrywanie wad.
Maszyna Mento-01 3D AOI nadaje się do różnych zastosowań i scenariuszy.i innych gałęzi przemysłu wymagających precyzyjnej kontroli PCBMaszyna ta może być wykorzystywana do inspekcji PCB jednobocznych, dwubocznych i wielowarstwowych, co czyni ją wszechstronną i praktyczną.
Maszyna 3D AOI firmy Mento jest niezawodnym i wydajnym narzędziem kontroli, które może pomóc poprawić jakość PCB.Jego metoda inspekcji 3D zapewnia wykrycie nawet najmniejszych usterek i wadMaszyna ta jest również łatwa w konserwacji, co czyni ją ekonomicznym rozwiązaniem dla przedsiębiorstw.
Wsparcie techniczne i usługi związane z produktem maszyny 3D AOI obejmują:
- Instalacja i szkolenia na miejscu
- Pomoc techniczna zdalna przez telefon lub e-mail
- Regularne aktualizacje oprogramowania w celu poprawy wydajności maszyny
- Usługi konserwacji i naprawy
- Wymiana części zamiennych
- Pomoc w rozwiązywaniu problemów
Opakowanie produktu do maszyny 3D AOI:
Maszyna 3D AOI zostanie bezpiecznie zapakowana w solidne kartonowe pudełko, aby zapobiec uszkodzeniu podczas transportu.Produkt będzie owinięty w folio i umieszczony w środku pudełka, aby uniknąć ruchu- Pudełko będzie opatrzone nazwą produktu, numerem modelu i instrukcją obsługi.
Wysyłka:
Maszyna 3D AOI zostanie wysłana za pomocą niezawodnej i zaufanej usługi kurierskiej.Szacunkowy czas dostawy zostanie przekazany klientowi po złożeniu zamówieniaKlient otrzyma numer śledzący w celu monitorowania stanu dostawy paczki.
P: Jaka jest nazwa marki maszyny 3D AOI?
A: Nazwa firmy maszyny 3D AOI to Mento.
P: Jaki jest numer modelu maszyny 3D AOI?
A: Numer modelu maszyny 3D AOI to Mento-01.
P: Gdzie produkowana jest maszyna 3D AOI?
A: Maszyna 3D AOI jest produkowana w Dongguan w Chinach.
P: Jakie certyfikaty posiada maszyna 3D AOI?
A: Maszyna 3D AOI jest certyfikowana ISO9001 i ISO14001.
P: Jaka jest minimalna ilość zamówienia na maszynę 3D AOI?
Odpowiedź: Minimalna ilość zamówienia dla maszyny 3D AOI wynosi 1.
P: Jaka jest cena maszyny 3D AOI?
O: Cena maszyny 3D AOI jest negocjowalna.
P: Jaki jest czas dostawy maszyny 3D AOI?
Odpowiedź: Czas dostawy maszyny 3D AOI wynosi 3 tygodnie.
P: Jakie są warunki płatności za maszynę 3D AOI?
A: Warunki płatności za maszynę 3D AOI są dostępne online.
P: Jaka jest zdolność dostawca maszyny 3D AOI?
O: Zdolność dostaw 3D AOI Machine wynosi 1000/miesiąc.
