Product Details
Miejsce pochodzenia: Dongguan chiński
Nazwa handlowa: Mento
Orzecznictwo: ISO9001/ISO14001
Numer modelu: K3212
Payment & Shipping Terms
Minimalne zamówienie: 1
Cena: Negotiable
Czas dostawy: 3 tygodnie
Zasady płatności: on-line, akredytywy, T/T
Możliwość Supply: 1000/miesiąc
Prędkość kontroli: |
Do 80 cm²/s |
Typ aparatu: |
Cyfrowy aparat 3D |
Grubość PCB: |
0,5 - 5 mm |
Wymiar: |
Dł. 1300 X szer. 1300 X wys. 1500 mm |
Metoda kontroli: |
Inspekcja 3D |
Oprogramowanie: |
Intuicyjny interfejs użytkownika |
Zasilanie: |
AC 220 V, 50/60 Hz |
System operacyjny: |
okna 10 |
Prędkość kontroli: |
Do 80 cm²/s |
Typ aparatu: |
Cyfrowy aparat 3D |
Grubość PCB: |
0,5 - 5 mm |
Wymiar: |
Dł. 1300 X szer. 1300 X wys. 1500 mm |
Metoda kontroli: |
Inspekcja 3D |
Oprogramowanie: |
Intuicyjny interfejs użytkownika |
Zasilanie: |
AC 220 V, 50/60 Hz |
System operacyjny: |
okna 10 |
Funkcje AOI online
1Wysokie koszty
2Standardowa 5 milionów globalnej ekspozycji przemysłowa kamera kolorowa
3Pierwsza firma w Chinach, która użyła obiektywów telecentrycznych o dużej średnicy (można kierować produkty)
4Niezależnie opracowany system optyczny (spójność źródła światła)
5Wysokiej stabilności zintegrowana platforma odlewowa
Zakres zastosowania: kontrola łączy lutowych i urządzeń zamontowanych

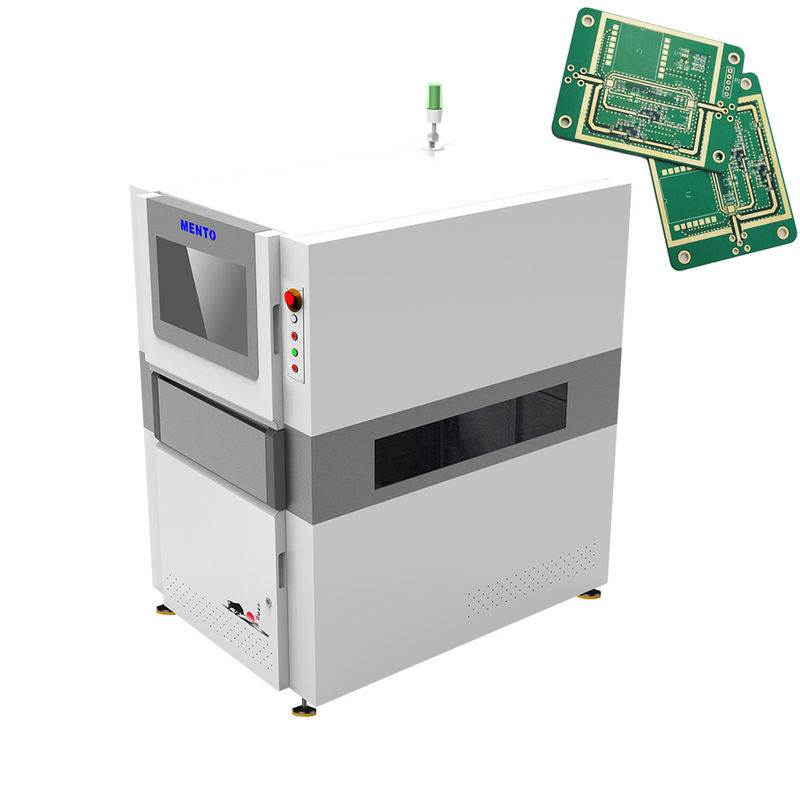

Maszyna 3D AOI jest niezbędnym narzędziem dla każdego środowiska produkcyjnego.może pomóc producentom poprawić jakość ich produktów i obniżyć koszty produkcjiMaszyna ta jest zaprojektowana do pracy z dużą prędkością, co czyni ją doskonałym wyborem dla linii produkcyjnych o dużej objętości.
Maszyna 3D AOI jest niezawodnym i solidnym systemem, który został zbudowany na długo.Z jego wysokiej wydajności, ta maszyna jest idealnym rozwiązaniem dla każdego zakładu produkcyjnego, który musi zapewnić jakość swoich produktów.
| Model urządzenia | K3212 | |
| Zdolność wykrywania | Elementy wykrywania | Brak druku, nadmiar lutowania, niewystarczająca lutowanie, łączenie lutowania, odlewanie pasty lutowej, anomalia kształtu, przesunięcie |
| Metoda skanowania | Stop&Go | |
| System optyczny | Kamera | 12MP szybka kolorowa kamera przemysłowa |
| Źródło światła | Podwójne źródło światła DLP (technologia przesunięcia fazy rasterowej) i czerwone, zielone i niebieskie (RGB) źródło światła | |
| Rozstrzygnięcie | 10μm i 15um (nieobowiązkowe) | |
| Wydajność wykrywania | Dokładność wysokości (modul kalibracyjny) | 1 μm (za pomocą standardowego bloku kalibracyjnego) |
| Powtarzalność objętościowa | < 1% (standardowy blok weryfikacji, 3Sigma) | |
| Maksymalna wartość rekompensaty za zgięcie płyty | ± 3 mm | |
| Zdolność wykrywania GRR | < 10% w temperaturze 6o ((+ 50% tolerancji, rozdzielczość 5 μm) | |
| Maksymalna wysokość wykrywania | 500 μm | |
| Rozwiązanie problemu cienia | Technologia przesunięcia fazy i dwukierunkowy system 3D Structured Light | |
| Metoda kompensacji zgięcia płyt w czasie rzeczywistym | Kompensacja zgięcia płyty (Z-Tracking+Pad Referencing) | |
| Ekran testowy | Kolor (obrazy 3D i 2D wyświetlane razem) | |
| Sprzęt do jazdy | Servomotor + Przewodnik śruby | |
| Prędkość ruchu | 800 mm/s | |
| Minimalny wymiar mierzalny produktu | 50 mmx50 mm | |
| Maksymalny wymiar mierzalny produktu | 400 mm x 500 mm | |
| grubość PCB | 0.5~6 mm | |
| Dostosowanie szerokości toru | Automatyczna regulacja szerokości, ręczna regulacja szerokości | |
| Przesyłanie/stawianie płyt obwodowych | Przymocowanie przenośnika pasa/zamka pneumatycznego | |
| Kierunek przenoszenia | Od lewej do prawej, od prawej do lewej. | |
| Wysokość orbitalna | 900±20 mm | |
| Konfiguracja komputera | Komputer główny | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, dysk twardy: 2T |
| Monitor | 22"LED | |
| System operacyjny | Ubuntu | |
| Parametry | Ogólna wielkość | W1350xD1000xH1600mm (z wyłączeniem światła alarmowego) |
| Waga | 1100 kg | |
| Źródło mocy | AC220V/50~60Hz/2000W | |
| Ciśnienie powietrza | 0.5Mpa | |
| Oprogramowanie obsługuje formaty wejścia | Wsparcie dla formatu Gerber (274X), ODB++ | |
| Narzędzia zarządzania statystyką |
Histogram,X-bar&R - Chart,X-bar&S -C hart,C p&C pk, %Gage R & R, SPI Raporty dzienne/tygodniowe/miesięczne, SPC w czasie rzeczywistym& Multiple Display |
|
| Wymagania środowiskowe | Temperatura: 5~40°C, wilgotność względna: 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA | |
| Rodzaje kontroli | Połączenie lutowe, składnik, wadę |
| Oświetlenie | RGB LED |
| Gęstość płyty PCB | 0.5 - 5 mm |
| Rodzaj aparatu | Kamera cyfrowa 3D |
| Metoda kontroli | Inspekcja 3D |
| Waga | 800 kg |
| Obszar kontroli | Do 510 x 510 mm |
| Metoda wyrównania | Automatyczne wyrównanie |
| Rozstrzygnięcie | 10 μm |
| Oprogramowanie | Intuicyjny interfejs użytkownika |
Dzięki zaawansowanej technologii i funkcjom, Mento-01 jest idealnym rozwiązaniem do inspekcji płyt PCB AOI,który jest niezbędny do zapewnienia jakości komponentów elektronicznych i niezawodności produktów elektronicznychMaszyna ta może sprawdzać połączenie lutowe, komponent i wadę PCB z wysoką dokładnością i wydajnością, zapewniając wiarygodne i dokładne wyniki inspekcji.
Maszyna Mento-01 3D AOI nadaje się do szerokiego zakresu zastosowań w przemyśle elektronicznym, takich jak produkcja PCB, montaż i testowanie.w tym linie produkcyjneLaboratoria badawczo-rozwojowe i dział kontroli jakości.
Maszyna jest łatwa w obsłudze, dzięki przyjaznemu dla użytkownika systemowi operacyjnemu Windows 10.ułatwianie identyfikacji i rozwiązywania wszelkich problemów, które mogą wystąpić podczas procesu inspekcji.
Maszyna 3D AOI Mento-01 ma wymiary L 1300 X W 1300 X H 1500 mm i waży około 800 kg, co czyni ją stosunkowo dużą i ciężką maszyną.jest wysoce trwały i wytrzymuje trudne warunki pracyDziała na zasilaniu AC 220V, 50/60Hz, co czyni go kompatybilnym z większością sieci energetycznych na całym świecie.
Jeśli szukasz niezawodnego, dokładnego i efektywnego systemu inspekcji płytek AOI, maszyna Mento-01 3D AOI jest doskonałym wyborem.z minimalną ilością zamówienia 1 i czasem dostawy 1 tygodniaWarunki płatności są realizowane online, a możliwości dostaw wynoszą 1000/miesiąc, co zapewnia szybki i bezproblemowy proces zakupu.
Produkt 3D AOI Machine jest wyposażony w kompleksowy pakiet wsparcia technicznego i usług w celu zapewnienia optymalnej wydajności i minimalnego czasu przestoju.Nasz zespół doświadczonych inżynierów i techników jest dostępny do świadczenia następujących usług:
- Pomoc w montażu i ustawieniu
- Szkolenia na miejscu dla operatorów i personelu konserwacyjnego
- 24/7 wsparcie techniczne zdalne
- Regularne aktualizacje i ulepszenia oprogramowania
- Usługi konserwacji i kalibracji zapobiegawczej
- Naprawa i wymiana wadliwych części
- opcjonalne roczne umowy utrzymania w celu rozszerzenia wsparcia i oszczędności
Naszym celem jest zapewnienie naszym klientom maksymalnego zysku z inwestycji w nasz produkt 3D AOI Machine, a my zobowiązujemy się do zapewnienia szybkiego i niezawodnego wsparcia, gdy tylko jest to potrzebne.
Opakowanie produktu:
Informacje dotyczące wysyłki:
P1: Jaka jest nazwa marki maszyny 3D AOI?
Odpowiedź: Nazwa handlowa maszyny 3D AOI to Mento.
P2: Jaki jest numer modelu maszyny 3D AOI?
A2: Numer modelu maszyny 3D AOI to Mento-01.
P3: Gdzie wytwarzana jest maszyna 3D AOI?
Odpowiedź: Maszyna 3D AOI jest wytwarzana w chińskim Dongguan.
P4: Jakie certyfikaty posiada maszyna 3D AOI?
A4: Maszyna 3D AOI posiada certyfikaty ISO9001/ISO14001.
P5: Jaka jest minimalna ilość zamówienia na maszynę 3D AOI?
A5: Minimalna ilość zamówienia na maszynę 3D AOI wynosi 1.
P6: Czy cena maszyny 3D AOI jest negocjowalna?
A6: Tak, cena maszyny 3D AOI jest negocjowalna.
P7: Jaki jest czas dostawy maszyny 3D AOI?
Odpowiedź: Czas dostawy maszyny 3D AOI wynosi 3 tygodnie.
P8: Jakie są warunki płatności za maszynę 3D AOI?
A8: Warunki płatności za maszynę 3D AOI są dostępne.
P9: Jaka jest zdolność dostawcza maszyny 3D AOI?
Odpowiedź: Zdolność dostawcza maszyny 3D AOI wynosi 1000/miesiąc.
