Product Details
Miejsce pochodzenia: Dongguan chiński
Nazwa handlowa: Mento
Orzecznictwo: ISO9001/ISO14001
Numer modelu: k3205
Payment & Shipping Terms
Minimalne zamówienie: 1
Cena: Negotiable
Szczegóły pakowania: Szer. 1000 mm x gł. 1380 mm x wys. 1600 mm (bez stopy 100 ± 20 mm)
Czas dostawy: 3 tygodnie
Zasady płatności: online
Możliwość Supply: 1000/miesiąc
Prędkość: |
0,23 sek./FOV |
Gęstość: |
0,5 mm-6 mm |
Opis maszyny: |
Kontrola pasty lutowniczej 3D |
Kamera: |
12 MP, kolor |
Minimalne części: |
50*50mm |
Dostosowanie szerokości: |
Podręcznik |
Warunki: |
Używany, nowy |
Kontrola rozmiaru płytki drukowanej: |
50 mm x 50 mm - 510 mm x 460 mm |
Prędkość: |
0,23 sek./FOV |
Gęstość: |
0,5 mm-6 mm |
Opis maszyny: |
Kontrola pasty lutowniczej 3D |
Kamera: |
12 MP, kolor |
Minimalne części: |
50*50mm |
Dostosowanie szerokości: |
Podręcznik |
Warunki: |
Używany, nowy |
Kontrola rozmiaru płytki drukowanej: |
50 mm x 50 mm - 510 mm x 460 mm |

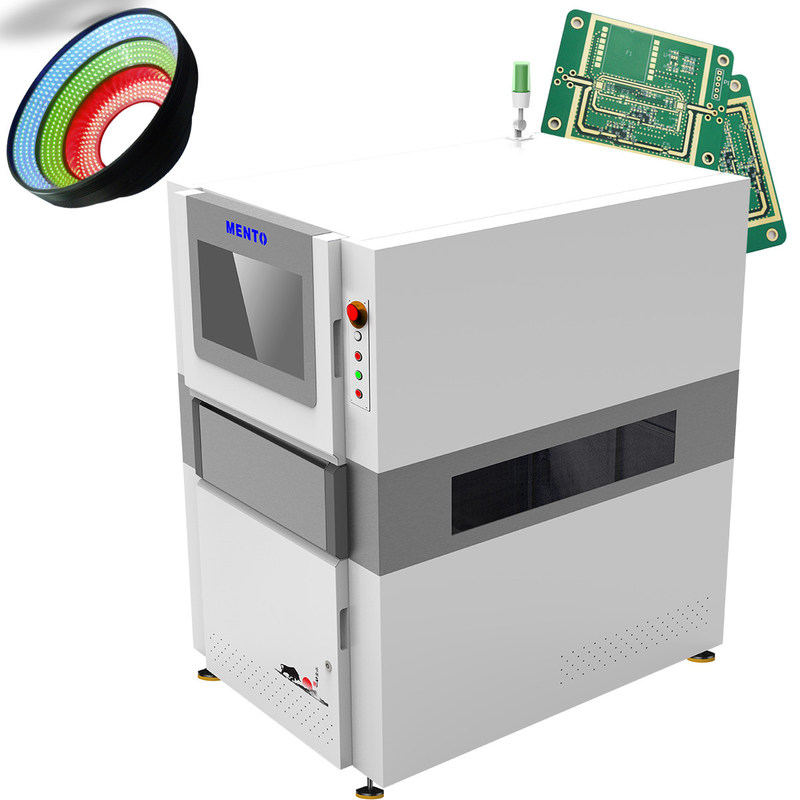

Jedną z kluczowych cech tej maszyny SMT jest jej 6,5 Mpix szybka kamera kolorowa, która jest w stanie uchwycić obrazy o rozdzielczości do 2592 x 1944 pikseli.Ten aparat jest w stanie uchwycić wysokiej jakości obrazy nawet najmniejszych szczegółów na PCB, co ma kluczowe znaczenie dla zapewnienia jakości płytek PCB. Kamera jest również w stanie rejestrować obrazy z dużą prędkością, z prędkością ruchu do 800 mm/s,co sprawia, że proces kontroli jest szybki i wydajny.
Maszyna SMT AOI jest również wyposażona w zautomatyzowaną technologię uczenia maszynowego w zakresie kontroli optycznej.sprawiając, że jest bardzo dokładny i niezawodny w wykrywaniu wad na PCBMaszyna jest w stanie wykryć szeroki zakres wad, w tym brakujące elementy, niewłaściwe elementy, nieprawidłową biegunowość i wady lutowania.
| Model urządzenia | K3205 | |
| Zdolność wykrywania | Elementy wykrywania | Brak druku, nadmiar lutowania, niewystarczająca lutowanie, łączenie lutowania, odlewanie pasty lutowej, anomalia kształtu, przesunięcie |
| Metoda skanowania | Stop&Go | |
| System optyczny | Kamera | Kamery przemysłowe kolorowe 5MP |
| Źródło światła | Podwójne źródło światła DLP (technologia przesunięcia fazy rasterowej) i czerwone, zielone i niebieskie (RGB) źródło światła | |
| Rozstrzygnięcie | 10μm i 15um (nieobowiązkowe) | |
| Wydajność wykrywania | Dokładność wysokości (modul kalibracyjny) | 1 μm (za pomocą standardowego bloku kalibracyjnego) |
| Powtarzalność objętościowa | < 1% (standardowy blok weryfikacji, 3Sigma) | |
| Maksymalna wartość rekompensaty za zgięcie płyty | ± 3 mm | |
| Zdolność wykrywania GRR | < 10% w temperaturze 6o ((+ 50% tolerancji, rozdzielczość 5 μm) | |
| Maksymalna wysokość wykrywania | 500 μm | |
| Rozwiązanie problemu cienia | Technologia przesunięcia fazy i dwukierunkowy system 3D Structured Light | |
| Metoda kompensacji zgięcia płyt w czasie rzeczywistym | Kompensacja zgięcia płyty (Z-Tracking+Pad Referencing) | |
| Ekran testowy | Kolor (obrazy 3D i 2D wyświetlane razem) | |
| Sprzęt do jazdy | Servomotor + Przewodnik śruby | |
| Prędkość ruchu | 800 mm/s | |
| Minimalny wymiar mierzalny produktu | 50 mmx50 mm | |
| Maksymalny wymiar mierzalny produktu | 400 mm x 500 mm | |
| grubość PCB | 0.5~6 mm | |
| Dostosowanie szerokości toru | Automatyczna regulacja szerokości, ręczna regulacja szerokości | |
| Przesyłanie/stawianie płyt obwodowych | Przymocowanie przenośnika pasa/zamka pneumatycznego | |
| Kierunek przenoszenia | Od lewej do prawej, od prawej do lewej. | |
| Wysokość orbitalna | 900±20 mm | |
| Konfiguracja komputera | Komputer główny | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, dysk twardy: 2T |
| Monitor | 22"LED | |
| System operacyjny | Ubuntu | |
| Parametry | Ogólna wielkość | W1350xD1000xH1600mm (z wyłączeniem światła alarmowego) |
| Waga | 1100 kg | |
| Źródło mocy | AC220V/50~60Hz/2000W | |
| Ciśnienie powietrza | 0.5Mpa | |
| Oprogramowanie obsługuje formaty wejścia | Wsparcie dla formatu Gerber (274X), ODB++ | |
| Narzędzia zarządzania statystyką |
Histogram,X-bar&R - Chart,X-bar&S -C hart,C p&C pk, %Gage R & R, SPI Raporty dzienne/tygodniowe/miesięczne, SPC w czasie rzeczywistym& Multiple Display |
|
| Wymagania środowiskowe | Temperatura: 5~40°C, wilgotność względna: 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA | |
Ta maszyna SMT AOI jest idealna do automatyzacji inspekcji PCB i oferuje automatyczną inspekcję optyczną PCB.i możliwość inspekcji PCB o wymiarach od 50 mm x 50 mm do 510 mm x 460 mm, ta maszyna zapewnia szybką i skuteczną kontrolę z prędkością 0,23 sekundy/FOV.
Produkt SMT AOI Machine jest wyposażony w następujące wsparcie techniczne i usługi:
Nasz zespół ekspertów dba o to, aby maszyna SMT AOI działała sprawnie i skutecznie, dzięki czemu można łatwo produkować wysokiej jakości produkty.
Opakowanie produktu:
Wysyłka:
Jaka jest nazwa firmy maszyny AOI?
Nazwa handlowa maszyny AOI to Mento.
2.Gdzie wytwarzana jest maszyna AOI?
Maszyna AOI jest wytwarzana w Chinach, a konkretnie w Dongguan.
3.Jakie certyfikaty posiada maszyna AOI?
Maszyna AOI posiada certyfikaty ISO9001 i ISO14001.
4.Jaka jest minimalna ilość zamówienia na maszynę AOI?
Minimalna ilość zamówienia na maszynę AOI wynosi 1.
5.Jakie są warunki płatności za maszynę AOI?
Warunki płatności dla maszyny AOI to płatność online.
6.Jaka jest zdolność dostawcza maszyny AOI?
Zdolność do dostaw maszyny AOI wynosi 1000 sztuk miesięcznie.
7.Jaki jest czas dostawy maszyny AOI?
Termin dostawy maszyny AOI wynosi 3 tygodnie od otrzymania płatności.
8.Czy cena maszyny AOI jest negocjowalna?
Tak, cena maszyny AOI jest negocjowalna.
