Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Product Details
Miejsce pochodzenia: Dongguan chiński
Nazwa handlowa: Mento
Orzecznictwo: ISO9001/ISO14001
Numer modelu: k3205
Payment & Shipping Terms
Minimalne zamówienie: 1
Cena: Negotiable
Szczegóły pakowania: Szer. 1000 mm x gł. 1380 mm x wys. 1600 mm (bez stopy 100 ± 20 mm)
Czas dostawy: 3 tygodnie
Zasady płatności: on-line, akredytywy, T/T
Możliwość Supply: 1000/miesiąc
Metoda wyrównania: |
Automatyczne wyrównanie |
Rozstrzygnięcie: |
10 µm |
Oświetlenie: |
Dioda RGB |
Oprogramowanie: |
Intuicyjny interfejs użytkownika |
Wymiar: |
Dł. 1300 X szer. 1300 X wys. 1500 mm |
Typ aparatu: |
Cyfrowy aparat 3D |
System operacyjny: |
okna 10 |
Grubość PCB: |
0,5 - 5 mm |
Metoda wyrównania: |
Automatyczne wyrównanie |
Rozstrzygnięcie: |
10 µm |
Oświetlenie: |
Dioda RGB |
Oprogramowanie: |
Intuicyjny interfejs użytkownika |
Wymiar: |
Dł. 1300 X szer. 1300 X wys. 1500 mm |
Typ aparatu: |
Cyfrowy aparat 3D |
System operacyjny: |
okna 10 |
Grubość PCB: |
0,5 - 5 mm |

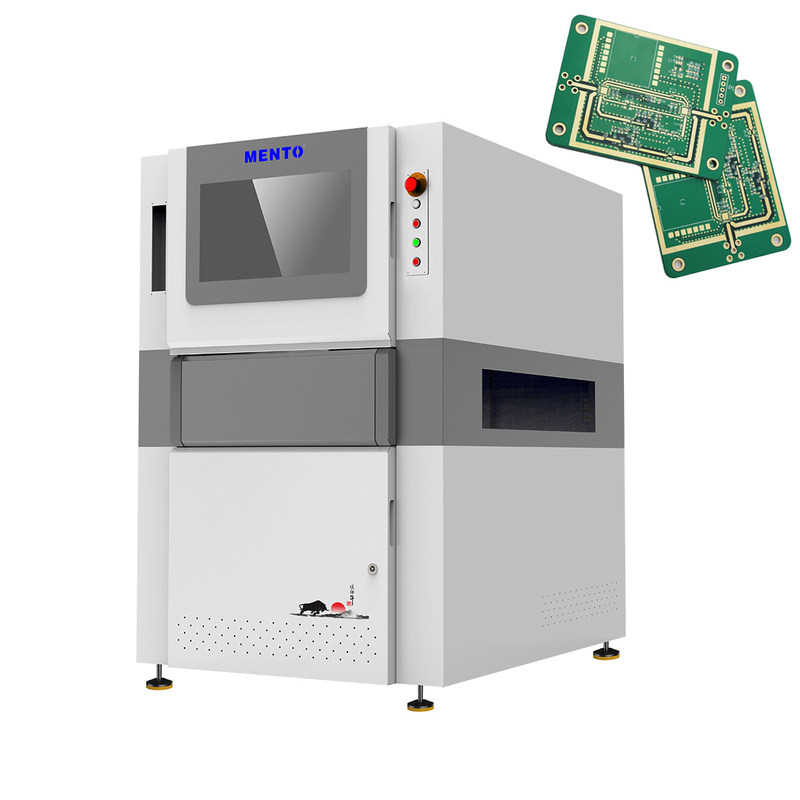

Funkcje AOI online
1Wysokie koszty
2Standardowa 5 milionów globalnej ekspozycji przemysłowa kamera kolorowa
3Pierwsza firma w Chinach, która użyła obiektywów telecentrycznych o dużej średnicy (można kierować produkty)
4Niezależnie opracowany system optyczny (spójność źródła światła)
5Wysokiej stabilności zintegrowana platforma odlewowa
Zakres zastosowania: kontrola łączy lutowych i urządzeń zamontowanych
| 3D inspekcja pasty lutowej | ||
| Model urządzenia | K3205 | |
| Zdolność wykrywania | Elementy wykrywania | Brak druku, nadmiar lutowania, niewystarczająca lutowanie, łączenie lutowania, odlewanie pasty lutowej, anomalia kształtu, przesunięcie |
| Metoda skanowania | Stop&Go | |
| System optyczny | Kamera | Kamery przemysłowe kolorowe 5MP |
| Źródło światła | Podwójne źródło światła DLP (technologia przesunięcia fazy rasterowej) i czerwone, zielone i niebieskie (RGB) źródło światła | |
| Rozstrzygnięcie | 10μm i 15um (nieobowiązkowe) | |
| Wydajność wykrywania | Dokładność wysokości (modul kalibracyjny) | 1 μm (za pomocą standardowego bloku kalibracyjnego) |
| Powtarzalność objętościowa | < 1% (standardowy blok weryfikacji, 3Sigma) | |
| Maksymalna wartość rekompensaty za zgięcie płyty | ± 3 mm | |
| Zdolność wykrywania GRR | < 10% w temperaturze 6o ((+ 50% tolerancji, rozdzielczość 5 μm) | |
| Maksymalna wysokość wykrywania | 500 μm | |
| Rozwiązanie problemu cienia | Technologia przesunięcia fazy i dwukierunkowy system 3D Structured Light | |
| Metoda kompensacji zgięcia płyt w czasie rzeczywistym | Kompensacja zgięcia płyty (Z-Tracking+Pad Referencing) | |
| Ekran testowy | Kolor (obrazy 3D i 2D wyświetlane razem) | |
| Sprzęt do jazdy | Servomotor + Przewodnik śruby | |
| Prędkość ruchu | 800 mm/s | |
| Minimalny wymiar mierzalny produktu | 50 mmx50 mm | |
| Maksymalny wymiar mierzalny produktu | 400 mm x 500 mm | |
| grubość PCB | 0.5~6 mm | |
| Dostosowanie szerokości toru | Automatyczna regulacja szerokości, ręczna regulacja szerokości | |
| Przesyłanie/stawianie płyt obwodowych | Przymocowanie przenośnika pasa/zamka pneumatycznego | |
| Kierunek przenoszenia | Od lewej do prawej, od prawej do lewej. | |
| Wysokość orbitalna | 900±20 mm | |
| Konfiguracja komputera | Komputer główny | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, dysk twardy: 2T |
| Monitor | 22"LED | |
| System operacyjny | Ubuntu | |
| Parametry | Ogólna wielkość | W1350xD1000xH1600mm (z wyłączeniem światła alarmowego) |
| Waga | 1100 kg | |
| Źródło mocy | AC220V/50~60Hz/2000W | |
| Ciśnienie powietrza | 0.5Mpa | |
| Oprogramowanie obsługuje formaty wejścia | Wsparcie dla formatu Gerber (274X), ODB++ | |
| Narzędzia zarządzania statystyką |
Histogram,X-bar&R - Chart,X-bar&S -C hart,C p&C pk, %Gage R & R, SPI Raporty dzienne/tygodniowe/miesięczne, SPC w czasie rzeczywistym& Multiple Display |
|
| Wymagania środowiskowe | Temperatura: 5~40°C, wilgotność względna: 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA | |
Jedną z kluczowych cech tego systemu kontroli PCB jest jego zdolność do obsługi PCB o grubości od 0,5 do 5 mm.z cienkich i elastycznych desek do grubszych i sztywniejszychDodatkowo maszyna ma wagę 800 kg, co czyni ją wystarczająco wytrzymałą i wytrzymałą, aby wytrzymać trudności związane z użytkowaniem przemysłowym.
Maszyna 3D AOI została zbudowana na systemie operacyjnym Windows 10, który zapewnia operatorom niezawodny i przyjazny dla użytkownika interfejs do pracy.Ułatwia to ustawienie i konfigurację maszyny do wykonywania określonych zadań kontrolnych, a także monitorowania jej wyników i produkcji.
Ta maszyna 3D AOI to najnowocześniejszy sprzęt PCB Aoi, który posiada intuicyjny interfejs użytkownika dla łatwej obsługi.Ta maszyna jest zaprojektowana tak, by pasować do większości warsztatów.Jest on wyposażony w kamerę 3D i oświetlenie LED RGB, które umożliwia dokładną inspekcję PCB. Jest zgodny z PCB o grubości od 0,5 do 5 mm.
| Atrybut produktu | Wartość |
| Prędkość kontroli | Do 80 Cm2/s |
| Obszar kontroli | Do 510 x 510 mm |
| Waga | 800 kg |
| Oświetlenie | RGB LED |
| Oprogramowanie | Intuicyjny interfejs użytkownika |
| System operacyjny | System Windows 10 |
| Zasilanie | AC 220V, 50/60Hz |
| Metoda kontroli | Inspekcja 3D |
| Rodzaje kontroli | Połączenie lutowe, składnik, wadę |
| Rodzaj aparatu | Kamera cyfrowa 3D |
Maszyna Mento-01 3D AOI jest wyposażona w oświetlenie LED RGB, które umożliwia dokładną i wydajną inspekcję połączeń lutowych, komponentów i wad.Ma imponującą prędkość kontroli do 80 cm2/sIntuicyjne oprogramowanie interfejsu użytkownika maszyny ułatwia operatorom obsługę i dostosowanie procesu kontroli do ich potrzeb.
Mając masę 800 kg i zdolność dostaw 1000/miesiąc, maszyna do kontroli 3D AOI Mento-01 jest solidnym i trwałym produktem, odpowiednim do różnych zastosowań przemysłowych.Niezależnie od tego, czy pracujesz w przemyśle wytwórczym elektroniki, czy w przemyśle motoryzacyjnym., ta maszyna może pomóc poprawić efektywność produkcji i zapewnić wysokiej jakości produkty.
Niektóre z okazji i scenariuszy zastosowania produktu dla maszyny Mento-01 3D AOI obejmują:
Ogólnie rzecz biorąc, maszyna Mento-01 3D AOI jest wszechstronnym i niezawodnym produktem, który może pomóc poprawić jakość i wydajność procesu produkcyjnego.Z czasem dostawy zaledwie 1 tydzień i warunkami płatności online, jest to wygodna i dostępna opcja dla przedsiębiorstw i gałęzi przemysłu potrzebujących wysokiej jakości systemu kontroli.
Nasz zespół wsparcia technicznego produktów maszyny 3D AOI dąży do zapewnienia naszym klientom kompleksowego wsparcia technicznego i usług.Nasz zespół ekspertów jest do Państwa dyspozycji w przypadku wszelkich pytań lub obaw dotyczących operacji., utrzymania lub rozwiązywania problemów z maszyną 3D AOI.
Nasze usługi wsparcia technicznego obejmują:
Rozumiemy znaczenie utrzymania linii produkcyjnej w pełni sprawnej, a nasz zespół wsparcia technicznego jest zaangażowany w zapewnienie, że maszyna 3D AOI zawsze działa płynnie.Jeśli masz pytania lub potrzebujesz pomocyProszę, nie wahaj się skontaktować z nami.
Opakowanie produktu:
Maszyna 3D AOI zostanie bezpiecznie zapakowana w drewnianą skrzynkę, aby zapewnić jej bezpieczeństwo podczas transportu.Maszyna zostanie owinięta w pianę ochronną i mocno przymocowana, aby zapobiec uszkodzeniu podczas transportu.
Wysyłka:
Maszyna 3D AOI może być wysyłana na całym świecie drogą lotniczą lub morską.Prosimy o kontakt z nami w celu uzyskania dalszych informacji dotyczących wysyłki.
Jak nazywa się ta maszyna 3D AOI?
Nazwa marki: Mento
2.Jaki jest numer modelu tej maszyny 3D AOI?
Numer modelu: Mento-01
3.Gdzie produkowana jest ta maszyna 3D AOI?
Miejsce pochodzenia: China dongguan
4.Czy ta maszyna 3D AOI ma jakieś certyfikaty?
Certyfikacja: ISO9001/ISO14001
5.Jaka jest minimalna ilość zamówienia dla tej maszyny 3D AOI?
Minimalna ilość zamówienia: 1
6.Czy cena tej maszyny 3D AOI jest negocjowalna?
Cena: Negocjacyjna
7.Jaki jest czas dostawy tej maszyny 3D AOI?
Czas dostawy: 3 tygodnie
8.Jakie są warunki płatności za tę maszynę 3D AOI?
Warunki płatności: online
9.Jaka jest zdolność dostarczania tej maszyny 3D AOI?
Zdolność dostaw: 1000/miesiąc
