Product Details
Miejsce pochodzenia: Dongguan chiński
Nazwa handlowa: Mento
Orzecznictwo: ISO9001/ISO14001
Numer modelu: k3205
Payment & Shipping Terms
Minimalne zamówienie: 1
Cena: Negotiable
Szczegóły pakowania: Szer. 1350 x gł. 1000 x wys. 1600 mm
Czas dostawy: 3 tygodnie
Zasady płatności: L/C, T/T
Możliwość Supply: 1000/miesiąc
Typ aparatu: |
Cyfrowy aparat 3D |
Obszar inspekcji: |
Do 510 x 510 mm |
Waga: |
1100 kg |
Oprogramowanie: |
Intuicyjny interfejs użytkownika |
Grubość PCB: |
0,5 - 5 mm |
Zasilanie: |
AC 220 V, 50/60 Hz |
Prędkość kontroli: |
Do 80 cm²/s |
System operacyjny: |
okna 10 |
Typ aparatu: |
Cyfrowy aparat 3D |
Obszar inspekcji: |
Do 510 x 510 mm |
Waga: |
1100 kg |
Oprogramowanie: |
Intuicyjny interfejs użytkownika |
Grubość PCB: |
0,5 - 5 mm |
Zasilanie: |
AC 220 V, 50/60 Hz |
Prędkość kontroli: |
Do 80 cm²/s |
System operacyjny: |
okna 10 |
Funkcje AOI online
1Wysokie koszty
2Standardowa 5 milionów globalnej ekspozycji przemysłowa kamera kolorowa
3Pierwsza firma w Chinach, która użyła obiektywów telecentrycznych o dużej średnicy (można kierować produkty)
4Niezależnie opracowany system optyczny (spójność źródła światła)
5Wysokiej stabilności zintegrowana platforma odlewowa
Zakres zastosowania: kontrola łączy lutowych i urządzeń zamontowanych

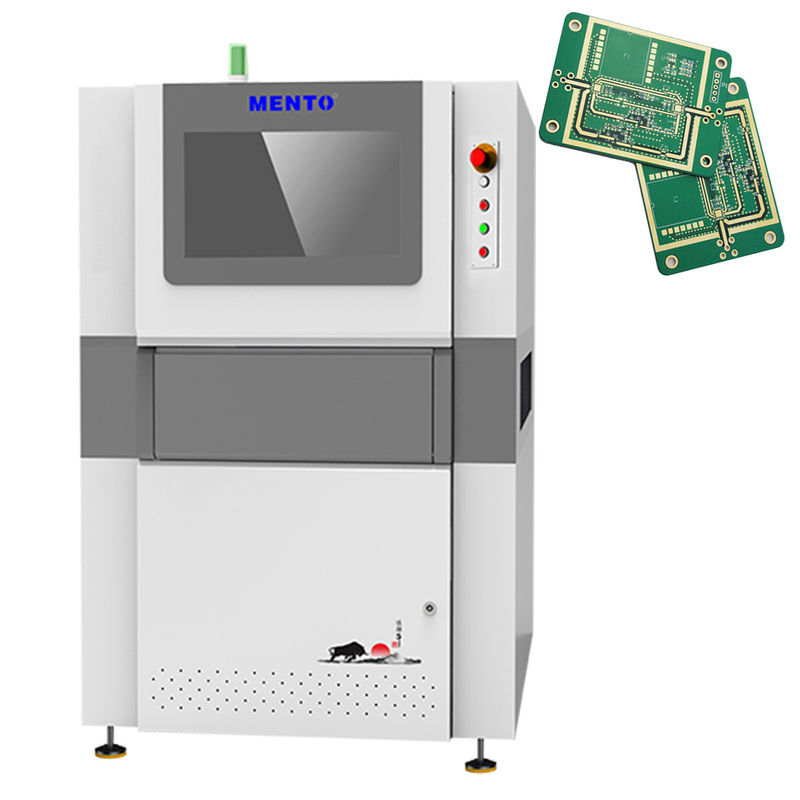

Zaprojektowana z wykorzystaniem najnowszej technologii, nasza maszyna 3D AOI jest idealna do dokładnej i precyzyjnej inspekcji płytek drukowanych, zapewniając, że każdy produkt spełnia najwyższe standardy jakości.Z intuicyjnym interfejsem użytkownika, użytkownicy mogą łatwo poruszać się i obsługiwać maszynę, co czyni ją doskonałym wyborem zarówno dla początkujących, jak i doświadczonych specjalistów.
Maszyna jest wyposażona w technologię automatycznego wyrównania, która pozwala zaoszczędzić czas i zwiększyć wydajność.zmniejszenie ryzyka błędów ludzkich i zapewnienie konsekwentnych wyników za każdym razemPonadto waga maszyny wynosząca 800 kg zapewnia jej stabilność i trwałość, co czyni ją idealną do długotrwałego użytkowania.
Nasza maszyna 3D AOI jest kompatybilna z najnowszą wersją systemu operacyjnego Windows 10, zapewniając płynną integrację z istniejącym oprogramowaniem.i umożliwia łatwą integrację z innymi aplikacjami.
Szybkość inspekcji maszyny wynosząca do 80 cm2/s sprawia, że jest to doskonały wybór dla wielkogabarytowych środowisk produkcyjnych.zmniejszenie ryzyka wystąpienia wad oraz oszczędność czasu i pieniędzy w procesie.
Ogólnie rzecz biorąc, maszyna 3D AOI jest doskonałym wyborem dla każdego, kto szuka niezawodnego i wydajnego sprzętu PCB AOI.i wysoka prędkość inspekcji, jest to idealne rozwiązanie dla wszystkich, którzy chcą poprawić jakość swoich produktów i usprawnić procesy produkcyjne.
Słowa kluczowe: sprzęt PCB Aoi, sprzęt PCB Aoi, kontrola PCB Aoi
| Model urządzenia | K3205 | |
| Zdolność wykrywania | Elementy wykrywania | Brak druku, nadmiar lutowania, niewystarczająca lutowanie, łączenie lutowania, odlewanie pasty lutowej, anomalia kształtu, przesunięcie |
| Metoda skanowania | Stop&Go | |
| System optyczny | Kamera | Kamery przemysłowe kolorowe 5MP |
| Źródło światła | Podwójne źródło światła DLP (technologia przesunięcia fazy rasterowej) i czerwone, zielone i niebieskie (RGB) źródło światła | |
| Rozstrzygnięcie | 10μm i 15um (nieobowiązkowe) | |
| Wydajność wykrywania | Dokładność wysokości (modul kalibracyjny) | 1 μm (za pomocą standardowego bloku kalibracyjnego) |
| Powtarzalność objętościowa | < 1% (standardowy blok weryfikacji, 3Sigma) | |
| Maksymalna wartość rekompensaty za zgięcie płyty | ± 3 mm | |
| Zdolność wykrywania GRR | < 10% w temperaturze 6o ((+ 50% tolerancji, rozdzielczość 5 μm) | |
| Maksymalna wysokość wykrywania | 500 μm | |
| Rozwiązanie problemu cienia | Technologia przesunięcia fazy i dwukierunkowy system 3D Structured Light | |
| Metoda kompensacji zgięcia płyt w czasie rzeczywistym | Kompensacja zgięcia płyty (Z-Tracking+Pad Referencing) | |
| Ekran testowy | Kolor (obrazy 3D i 2D wyświetlane razem) | |
| Sprzęt do jazdy | Servomotor + Przewodnik śruby | |
| Prędkość ruchu | 800 mm/s | |
| Minimalny wymiar mierzalny produktu | 50 mmx50 mm | |
| Maksymalny wymiar mierzalny produktu | 400 mm x 500 mm | |
| grubość PCB | 0.5~6 mm | |
| Dostosowanie szerokości toru | Automatyczna regulacja szerokości, ręczna regulacja szerokości | |
| Przesyłanie/stawianie płyt obwodowych | Przymocowanie przenośnika pasa/zamka pneumatycznego | |
| Kierunek przenoszenia | Od lewej do prawej, od prawej do lewej. | |
| Wysokość orbitalna | 900±20 mm | |
| Konfiguracja komputera | Komputer główny | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, dysk twardy: 2T |
| Monitor | 22"LED | |
| System operacyjny | Ubuntu | |
| Parametry | Ogólna wielkość | W1350xD1000xH1600mm (z wyłączeniem światła alarmowego) |
| Waga | 1100 kg | |
| Źródło mocy | AC220V/50~60Hz/2000W | |
| Ciśnienie powietrza | 0.5Mpa | |
| Oprogramowanie obsługuje formaty wejścia | Wsparcie dla formatu Gerber (274X), ODB++ | |
| Narzędzia zarządzania statystyką |
Histogram,X-bar&R - Chart,X-bar&S -C hart,C p&C pk, %Gage R & R, SPI Raporty dzienne/tygodniowe/miesięczne, SPC w czasie rzeczywistym& Multiple Display |
|
| Wymagania środowiskowe | Temperatura: 5~40°C, wilgotność względna: 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA | |
Nasza maszyna 3D AOI jest idealnym rozwiązaniem do inspekcji płytek Aoi.Nasz system inspekcji PCB wykorzystuje automatyczne wyrównanie i technologię inspekcji 3D, aby uzyskać dokładne wyniki przy dużych prędkościach.
| Atrybut produktu | Wartość |
| Nazwa produktu | Maszyna do kontroli 3D AOI |
| Oświetlenie | RGB LED |
| Metoda wyrównania | Automatyczne wyrównanie |
| System operacyjny | System Windows 10 |
| Rodzaje kontroli | Połączenie lutowe, składnik, wadę |
| Rodzaj aparatu | Kamera cyfrowa 3D |
| Oprogramowanie | Intuicyjny interfejs użytkownika |
| Zasilanie | AC 220V, 50/60Hz |
| Obszar kontroli | Do 510 x 510 mm |
| Grubość PCB | 0.5 - 5 mm |
| Metoda kontroli | Inspekcja 3D |
Maszyna Mento-01 ma grubość PCB w zakresie 0,5 - 5 mm i obszar kontroli do 510 x 510 mm. Maszyna jest wyposażona w oświetlenie LED RGB i ma rozdzielczość 10 μm.Maszyna waży 800 kg..
Przykłady i scenariusze zastosowania produktu dla maszyny 3D AOI Mento-01 są następujące:
Ogólnie rzecz biorąc, maszyna Mento-01 3D AOI jest niezbędnym narzędziem dla każdej organizacji, która wymaga dokładnej i wydajnej inspekcji PCB.Funkcje i specyfikacje maszyny sprawiają, że jest ona idealnym wyborem dla firm, które cenią jakość i precyzję w procesach produkcyjnych.
Wsparcie techniczne i usługi związane z produktem maszyny 3D AOI obejmują:
- Pomoc w montażu i ustawieniu
- Szkolenie w zakresie sprzętu i wsparcie operacyjne
- usługi regularnej konserwacji i kalibracji
- Usługi rozwiązywania problemów i napraw
- Aktualizacje i ulepszenia oprogramowania
- Doradztwo techniczne i wsparcie klienta
Opakowanie produktu:
Maszyna 3D AOI zostanie zapakowana w solidne kartonowe pudełko, zaprojektowane w celu ochrony maszyny podczas transportu.maszyna zostanie bezpiecznie umieszczona w podkładce piankowej, aby zapobiec uszkodzeniu podczas transportuPakiet zawiera także przewód zasilania, instrukcję obsługi i wszelkie niezbędne kable do ustawienia.
Wysyłka:
Maszyna 3D AOI zostanie wysłana za pomocą renomowanej firmy kurierskiej, która oferuje śledzenie i ubezpieczenie.ale podamy numer śledzenia po wysłaniu paczkiProszę upewnić się, że ktoś jest dostępny do otrzymania i podpisania paczki po dostarczeniu.
A: Nazwa towarowa tego produktu to Mento.
P: Jaki jest numer modelu tego produktu?
A: Numer modelu tego produktu to Mento-01.
P: Gdzie ten produkt jest produkowany?
A: Ten produkt jest wytwarzany w chińskim Dongguan.
P: Czy ten produkt jest wyposażony w certyfikat?
O: Tak, ten produkt jest wyposażony w certyfikat ISO9001/ISO14001.
P: Jaka jest minimalna ilość zamówienia na ten produkt?
Odpowiedź: Minimalna ilość zamówienia dla tego produktu wynosi 1.
P: Czy cena tego produktu jest negocjowalna?
O: Tak, cena tego produktu jest negocjowalna.
P: Jak długo potrwa otrzymanie produktu po złożeniu zamówienia?
O: Czas dostawy tego produktu wynosi 1 tydzień.
P: Jakie są warunki płatności za ten produkt?
O: Warunki płatności za ten produkt są na linii.
P: Jaka jest zdolność dostaw tego produktu?
A: Zdolność dostaw tego produktu wynosi 1000/miesiąc.
