Product Details
Miejsce pochodzenia: Dongguan
Nazwa handlowa: MENTO
Orzecznictwo: FCC.ROHS,CCC
Numer modelu: K2005DW
Payment & Shipping Terms
Minimalne zamówienie: 1
Szczegóły pakowania: Szer. 1300 x gł. 1600 x wys. 1650 mm
Czas dostawy: 20 dni roboczych
Możliwość Supply: break
Gęstość: |
0,5 mm-6 mm |
Odpowiedni rozmiar PCB: |
50*50 - 250*330mm |
Łączność: |
Kompatybilne z standardowymi w branży protokołami komunikacyjnymi |
Prędkość wykrywania: |
0,6 pola widzenia/sek |
Pozycja: |
Maszyna PCB SMT AOI, systemy AOI |
Obszar inspekcji: |
Do 510 mm x 460 mm |
Zasilanie: |
AC 220 V, 50/60 Hz |
Gwarancja: |
1 rok |
Akcje: |
duże |
Dostosowanie szerokości: |
Podręcznik |
Cechy: |
Ultrawysoka precyzja AOI 3D |
Rozmiar maszyny: |
W1080 X D1390 X H1840 ((mm) |
Prędkość: |
0,23 sek./FOV |
Rodzaj wprowadzania do obrotu: |
Nowy produkt 2020 |
Jakość: |
Top |
Gęstość: |
0,5 mm-6 mm |
Odpowiedni rozmiar PCB: |
50*50 - 250*330mm |
Łączność: |
Kompatybilne z standardowymi w branży protokołami komunikacyjnymi |
Prędkość wykrywania: |
0,6 pola widzenia/sek |
Pozycja: |
Maszyna PCB SMT AOI, systemy AOI |
Obszar inspekcji: |
Do 510 mm x 460 mm |
Zasilanie: |
AC 220 V, 50/60 Hz |
Gwarancja: |
1 rok |
Akcje: |
duże |
Dostosowanie szerokości: |
Podręcznik |
Cechy: |
Ultrawysoka precyzja AOI 3D |
Rozmiar maszyny: |
W1080 X D1390 X H1840 ((mm) |
Prędkość: |
0,23 sek./FOV |
Rodzaj wprowadzania do obrotu: |
Nowy produkt 2020 |
Jakość: |
Top |

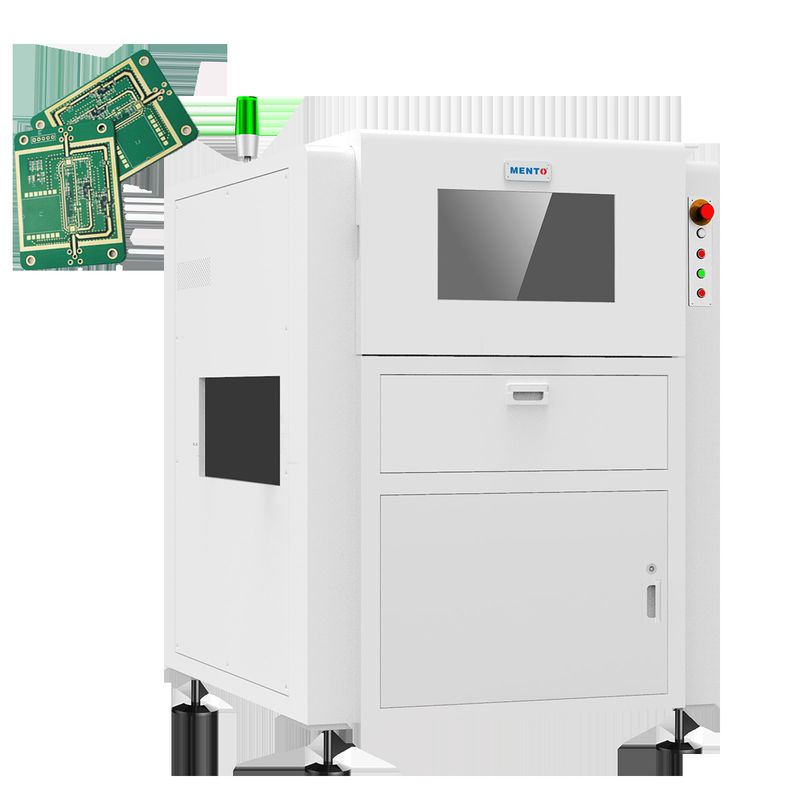

Oświetlone w dół AOI
1Wysoka wykrywalność, niska błędna ocena
2/ Unikalna linia łańcuchowa
3Bogate algorytmy wykrywania mogą skutecznie atakować wady DIP
4Dwuosobowe stacje naprawy ponownego osądzania mogą być wdrażane zgodnie z stosunkiem inspekcji.
Zakres zastosowania: kontrola łączy lutowych i urządzeń zamontowanych
| Model urządzenia | K2005DW | |
| Zdolność wykrywania | Elementy wykrywania | Ciała części CHIP, złącza lutowe części CHIP, znaki, złącza lutowe DIP |
| Najmniejszy element | CHIP: 0201 Pitch:00,3 mm | |
| Metoda wykrywania | Debugging parametrów algorytmu, uczenie maszynowe | |
| System optyczny | Kamera | Kamery przemysłowe kolorowe 5MP |
| Soczewka telecentryczna | 0.22X/0.17X | |
| Rozstrzygnięcie | 15um/20um/25um | |
| Poziom wzrostu | 36x30mm/48x40mm/61x51mm | |
| Prędkość wykrywania | 3FOV/s | |
| System oprogramowania | System operacyjny | System Windows 10 |
| Właściwości mechaniczne | Grubość PCB | 0.3~10mm ((warpage≤5mm) |
| Wysokość składnika | 180 mm górne, 30 mm dolne (specjalna wysokość może być dostosowana) | |
| Sprzęt do jazdy | Serwo silnik + śrubka kulkowa + przesuwacz liniowy | |
| Prędkość ruchu | Maks.600 mm/s | |
| Dokładność pozycjonowania | ≤ 8um ((po kalibracji) | |
| Pociąg do transportu PCB | Wysokość transportu PCB na szybie: 900±20 mm (od ziemi do powierzchni transportu PCB na szybie przewodniej) | |
| Maksymalny rozmiar PCB: 510mmx460mm | ||
| Minimalna odległość między płytami PCB: ≤ 90 mm | ||
| Parametry | Źródło mocy | AC220V/50Hz/2000W |
| Ogólna wielkość | W1140mmxD1400mmxH1600mm (z wyłączeniem stopy 100±20mm) | |
| Waga | ≈ 700 kg | |
| Ciśnienie powietrza | ≥ 0,5 MPa | |
| Wymagania środowiskowe | Temperatura: 5~40°C, wilgotność względna 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA | |
