Product Details
Miejsce pochodzenia: Dongguan, Chiny
Nazwa handlowa: MENTO
Orzecznictwo: FCC,ROHS,ISO9000,ISO14001
Numer modelu: K2005DW
Payment & Shipping Terms
Minimalne zamówienie: 1
Szczegóły pakowania: Szer. 1000 mm x gł. 1380 mm x wys. 1600 mm (bez stopy 100 ± 20 mm)
Czas dostawy: 3 tygodnie
Zasady płatności: T/T,
Możliwość Supply: break
Wymiary: |
1200 X 1200 X 1600 mm |
Gwarancja: |
3 miesiące |
Podstawowe składniki: |
Silnik |
Obszar inspekcji: |
Do 460 x 610 mm |
System optyczny: |
Niezależnie opracowany system optyczny |
Port: |
Shenzhen |
Czas realizacji: |
1 do 5 dni roboczych |
Standardowy: |
SMEMA |
Wymiary: |
1200 X 1200 X 1600 mm |
Gwarancja: |
3 miesiące |
Podstawowe składniki: |
Silnik |
Obszar inspekcji: |
Do 460 x 610 mm |
System optyczny: |
Niezależnie opracowany system optyczny |
Port: |
Shenzhen |
Czas realizacji: |
1 do 5 dni roboczych |
Standardowy: |
SMEMA |

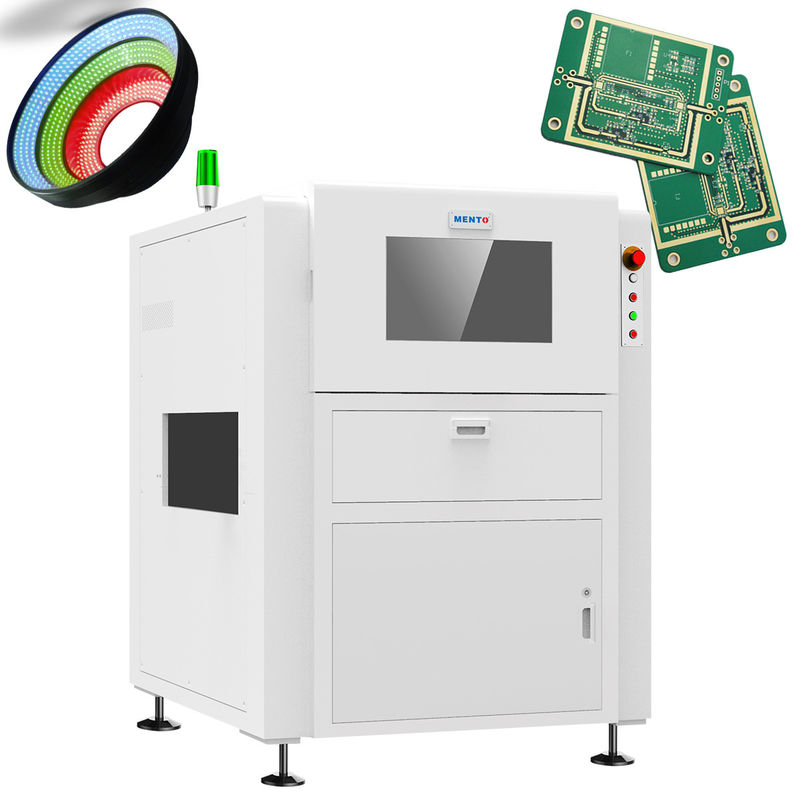

Funkcje AOI online
1Wysokie koszty
2Standardowa 5 milionów globalnej ekspozycji przemysłowa kamera kolorowa
3Pierwsza firma w Chinach, która użyła obiektywów telecentrycznych o dużej średnicy (można kierować produkty)
4Niezależnie opracowany system optyczny (spójność źródła światła)
5Wysokiej stabilności zintegrowana platforma odlewowa
Zakres zastosowania: kontrola łączy lutowych i urządzeń zamontowanych
| Model urządzenia | K2005DW | |
| Zdolność wykrywania | Elementy wykrywania | Ciała części CHIP, złącza lutowe części CHIP, znaki, złącza lutowe DIP |
| Najmniejszy element | CHIP: 0201 Pitch:00,3 mm | |
| Metoda wykrywania | Debugging parametrów algorytmu, uczenie maszynowe | |
| System optyczny | Kamera | Kamery przemysłowe kolorowe 5MP |
| Soczewka telecentryczna | 0.22X/0.17X | |
| Rozstrzygnięcie | 15um/20um/25um | |
| Poziom wzrostu | 36x30mm/48x40mm/61x51mm | |
| Prędkość wykrywania | 3FOV/s | |
| System oprogramowania | System operacyjny | System Windows 10 |
| Właściwości mechaniczne | Grubość PCB | 0.3~10mm ((warpage≤5mm) |
| Wysokość składnika | 180 mm górne, 30 mm dolne (specjalna wysokość może być dostosowana) | |
| Sprzęt do jazdy | Serwo silnik + śrubka kulkowa + przesuwacz liniowy | |
| Prędkość ruchu | Maks.600 mm/s | |
| Dokładność pozycjonowania | ≤ 8um ((po kalibracji) | |
| Pociąg do transportu PCB | Wysokość transportu PCB na szybie: 900±20 mm (od ziemi do powierzchni transportu PCB na szybie przewodniej) | |
| Maksymalny rozmiar PCB: 510mmx460mm | ||
| Minimalna odległość między płytami PCB: ≤ 90 mm | ||
| Parametry | Źródło mocy | AC220V/50Hz/2000W |
| Ogólna wielkość | W1140mmxD1400mmxH1600mm (z wyłączeniem stopy 100±20mm) | |
| Waga | ≈ 700 kg | |
| Ciśnienie powietrza | ≥ 0,5 MPa | |
| Wymagania środowiskowe | Temperatura: 5~40°C, wilgotność względna 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA | |
Maszyna SMT AOI jest skonstruowana do działania na systemie operacyjnym Windows, co ułatwia jej używanie i integrację z innymi systemami produkcyjnymi.Jest również zaprojektowany w celu spełnienia normy SMEMA dla produkcji PCB, zapewniając łatwą integrację z istniejącymi liniami produkcyjnymi. Maszyna SMT AOI jest wysoce wydajną i wydajną maszyną, która może kontrolować do 50 PCB na minutę,co sprawia, że jest idealny dla środowisk produkcyjnych o dużej objętości.
Maszyna SMT AOI jest wyposażona w kamerę kolorową o wysokiej rozdzielczości 12 MP, która jest w stanie uchwycić bardzo szczegółowe obrazy badanych płyt PCB.Ta kamera wykrywa nawet najmniejsze defekty na PCB, w tym wady lutowania, nieprawidłowe umieszczenie części i inne problemy, które mogą mieć wpływ na funkcjonalność produktu końcowego.Kamera działa w połączeniu z niezależnie opracowanym systemem optycznym, aby zapewnić dokładne wykrycie i zgłoszenie wszystkich wad.
Maszyna SMT AOI jest niezawodną i dokładną maszyną, która została zbudowana w celu uzyskania najwyższej jakości wyników inspekcji.co czyni go idealnym wyborem dla producentów elektroniki chcących poprawić swoje procesy kontroli jakościZ kamerą o wysokiej rozdzielczości, niezależnie opracowanym systemem optycznym i zgodnością ze standardami SMEMA,Maszyna SMT AOI jest niezbędna dla każdego producenta elektroniki, który chce poprawić swoje procesy produkcyjne i zapewnić najwyższej jakości produkty..
Sprzęt do wizualnej inspekcji Mento AOI posiada certyfikat FCC, ROHS, ISO9000 i ISO14001, co świadczy o jego bezpieczeństwie, jakości i standardach ochrony środowiska.Ma również minimalną ilość zamówienia 1Po złożeniu zamówienia czas dostawy wynosi zazwyczaj 3 tygodnie, z czasem realizacji od 1 do 5 dni roboczych.
Kamera wykorzystywana w tej maszynie jest kamerą kolorową o rozdzielczości 12 MP, która rejestruje wysokiej jakości obrazy płyt PCB.Ta metoda oświetlenia zapewnia wykrycie nawet najmniejszych wad.
Sprzęt do wizualnej inspekcji Mento AOI jest idealny do szerokiego zakresu zastosowań, w tym produkcji elektroniki, motoryzacji, lotnictwa i przemysłu medycznego.Maszyna ta jest wszechstronna i może być stosowana w różnych scenariuszach, takich jak linie produkcyjne, kontroli jakości i badań i rozwoju.
Produkt jest pakowany w drewniane pudełka, aby zapewnić ochronę podczas transportu.i zdolność do dostarczania jest 1000PCS/M.
Częste pytania
P: Jaka jest nazwa marki maszyny SMT AOI?
A: Nazwa handlowa maszyny SMT AOI to MENTO.
P: Gdzie wytwarzana jest maszyna SMT AOI?
A: Maszyna SMT AOI jest produkowana w Dongguan w Chinach.
P: Jakie certyfikaty posiada maszyna SMT AOI?
A: Maszyna SMT AOI posiada certyfikaty FCC, ROHS, ISO9000 i ISO14001.
P: Jaka jest minimalna ilość zamówienia na maszynę SMT AOI?
Odpowiedź: Minimalna ilość zamówienia dla maszyny SMT AOI wynosi 1.
P: Jaki jest czas dostawy maszyny SMT AOI?
Odp.: Czas dostawy maszyny SMT AOI wynosi 3 tygodnie.
P: Jakie są warunki płatności za maszynę SMT AOI?
A: Warunki płatności za maszynę SMT AOI są T/T.
P: Jaka jest zdolność dostawcza maszyny SMT AOI?
Odpowiedź: Zdolność dostarczania energii przez maszynę SMT AOI wynosi 1000 PCS/M.
