Product Details
Miejsce pochodzenia: Dongguan, Chiny
Nazwa handlowa: MENTO
Orzecznictwo: FCC,ROHS,ISO9000,ISO14001
Numer modelu: K3212
Payment & Shipping Terms
Minimalne zamówienie: 1
Szczegóły pakowania: Szer. 1000 mm x gł. 1380 mm x wys. 1600 mm (bez stopy 100 ± 20 mm)
Czas dostawy: 3 tygodnie
Zasady płatności: T/T,
Możliwość Supply: break
Prędkość ruchu: |
800 mm/sek |
Kamera: |
12 MP, kolor |
Standardowy: |
SMEMA |
Podstawowe składniki: |
Silnik |
Gwarancja: |
3 miesiące |
System operacyjny: |
Okna |
Wymiary: |
1200 X 1200 X 1600 mm |
Port: |
Shenzhen |
Prędkość ruchu: |
800 mm/sek |
Kamera: |
12 MP, kolor |
Standardowy: |
SMEMA |
Podstawowe składniki: |
Silnik |
Gwarancja: |
3 miesiące |
System operacyjny: |
Okna |
Wymiary: |
1200 X 1200 X 1600 mm |
Port: |
Shenzhen |
Funkcje AOI online
1Wysokie koszty
2Standardowa 5 milionów globalnej ekspozycji przemysłowa kamera kolorowa
3Pierwsza firma w Chinach, która użyła obiektywów telecentrycznych o dużej średnicy (można kierować produkty)
4Niezależnie opracowany system optyczny (spójność źródła światła)
5Wysokiej stabilności zintegrowana platforma odlewowa
Zakres zastosowania: kontrola łączy lutowych i urządzeń zamontowanych
| Model urządzenia | K3212 | |
| Zdolność wykrywania | Elementy wykrywania | Brak druku, nadmiar lutowania, niewystarczająca lutowanie, łączenie lutowania, odlewanie pasty lutowej, anomalia kształtu, przesunięcie |
| Metoda skanowania | Stop&Go | |
| System optyczny | Kamera | 12MP szybka kolorowa kamera przemysłowa |
| Źródło światła | Podwójne źródło światła DLP (technologia przesunięcia fazy rasterowej) i czerwone, zielone i niebieskie (RGB) źródło światła | |
| Rozstrzygnięcie | 10μm i 15um (nieobowiązkowe) | |
| Wydajność wykrywania | Dokładność wysokości (modul kalibracyjny) | 1 μm (za pomocą standardowego bloku kalibracyjnego) |
| Powtarzalność objętościowa | < 1% (standardowy blok weryfikacji, 3Sigma) | |
| Maksymalna wartość rekompensaty za zgięcie płyty | ± 3 mm | |
| Zdolność wykrywania GRR | < 10% w temperaturze 6o ((+ 50% tolerancji, rozdzielczość 5 μm) | |
| Maksymalna wysokość wykrywania | 500 μm | |
| Rozwiązanie problemu cienia | Technologia przesunięcia fazy i dwukierunkowy system 3D Structured Light | |
| Metoda kompensacji zgięcia płyt w czasie rzeczywistym | Kompensacja zgięcia płyty (Z-Tracking+Pad Referencing) | |
| Ekran testowy | Kolor (obrazy 3D i 2D wyświetlane razem) | |
| Sprzęt do jazdy | Servomotor + Przewodnik śruby | |
| Prędkość ruchu | 800 mm/s | |
| Minimalny wymiar mierzalny produktu | 50 mmx50 mm | |
| Maksymalny wymiar mierzalny produktu | 400 mm x 500 mm | |
| grubość PCB | 0.5~6 mm | |
| Dostosowanie szerokości toru | Automatyczna regulacja szerokości, ręczna regulacja szerokości | |
| Przesyłanie/stawianie płyt obwodowych | Przymocowanie przenośnika pasa/zamka pneumatycznego | |
| Kierunek przenoszenia | Od lewej do prawej, od prawej do lewej. | |
| Wysokość orbitalna | 900±20 mm | |
| Konfiguracja komputera | Komputer główny | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, dysk twardy: 2T |
| Monitor | 22"LED | |
| System operacyjny | Ubuntu | |
| Parametry | Ogólna wielkość | W1350xD1000xH1600mm (z wyłączeniem światła alarmowego) |
| Waga | 1100 kg | |
| Źródło mocy | AC220V/50~60Hz/2000W | |
| Ciśnienie powietrza | 0.5Mpa | |
| Oprogramowanie obsługuje formaty wejścia | Wsparcie dla formatu Gerber (274X), ODB++ | |
| Narzędzia zarządzania statystyką |
Histogram,X-bar&R - Chart,X-bar&S -C hart,C p&C pk, %Gage R & R, SPI Raporty dzienne/tygodniowe/miesięczne, SPC w czasie rzeczywistym& Multiple Display |
|
| Wymagania środowiskowe | Temperatura: 5~40°C, wilgotność względna: 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA | |

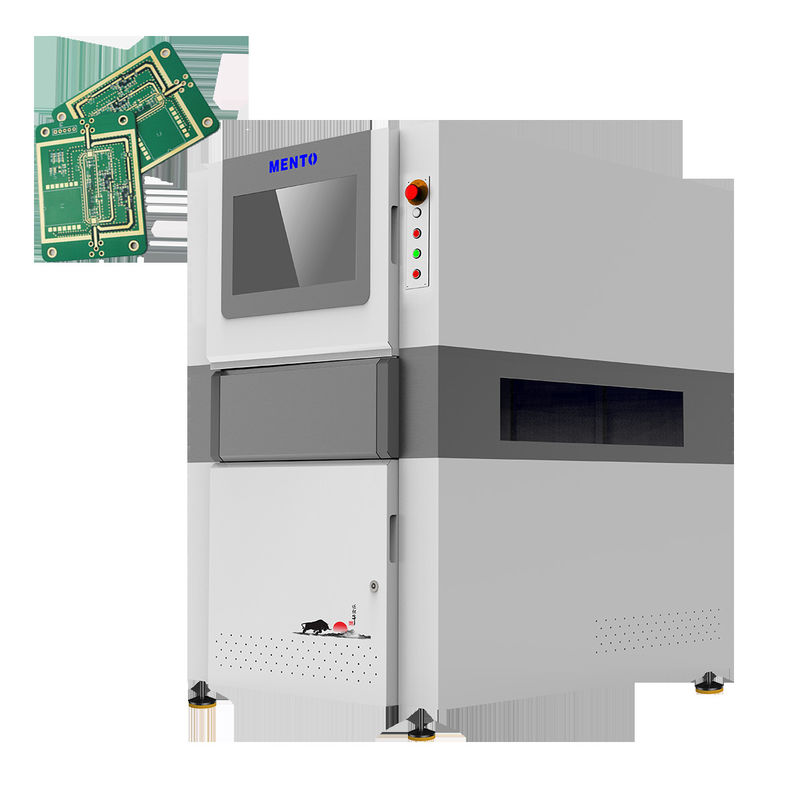

Maszyna SMT AOI posiada dużą powierzchnię inspekcyjną o wymiarach do 460 x 610 mm, co umożliwia jej inspekcję szerokiej gamy rozmiarów i typów PCB.Jest w stanie sprawdzić różnego rodzaju wady, takie jak brakujące elementyMaszyna jest zaprojektowana w taki sposób, aby była łatwa w obsłudze i konserwacji, co czyni ją idealną zarówno dla małych, jak i dużych operacji produkcyjnych.
Z gwarancją 3 miesięcy możesz liczyć na to, że maszyna SMT AOI zapewni ci dokładne i wydajne wyniki inspekcji za każdym razem.Jego zaawansowane algorytmy oprogramowania i możliwości szybkiego przetwarzania zapewniają, że może nadążać za wymaganiami nowoczesnych linii produkcyjnych SMTJego przyjazny dla użytkownika interfejs umożliwia dostosowanie parametrów kontroli, ułatwiając ustawienie i obsługę.
Podsumowując, maszyna SMT AOI jest potężnym i wydajnym narzędziem do kontroli wyglądu SMT i AOI PCB.i przyjazny dla użytkownika interfejs sprawiają, że jest to idealny wybór dla operacji produkcyjnych każdej wielkości. Inwestuj w maszynę SMT AOI już dziś i przenieś kontrolę jakości na kolejny poziom.
| Maszyna SMT AOI | Instrument do kontroli optycznej AOI |
| Prędkość ruchu | 800 mm/s |
| Wymiary | 1200 x 1200 x 1600 mm |
| Port | Shenzhen |
| Kamera | Dziewięć milionów pikseli |
| Metoda oświetlenia | LED |
| Soczewki | Pierwsza firma w Chinach używająca obiektywów telecentrycznych o dużej średnicy |
| Model | AOI |
| Pakiet | Drzewna obudowa |
| Kamera | 12 MP, kolorystyczny |
| Standardowy | SMEMA |
Maszyna SMT AOI jest automatycznym instrumentem do kontroli optycznej, który został zaprojektowany do kontroli płytek drukowanych (PCB) podczas procesu produkcji.Jest wyposażony w kamery o 9 milionach pikseli.Pierwszą firmą w Chinach, która użyła obiektywów telecentrycznych o dużej średnicy.Mento niezależnie opracował system optyczny zapewniający dokładne i wiarygodne wyniki kontroli.
Maszyna SMT AOI nadaje się do różnych zastosowań i scenariuszy.jeżeli pomaga zapewnić, że PCB spełniają wymagane normy jakościMaszyna jest również odpowiednia do zastosowania w laboratoriach badawczo-rozwojowych, gdzie może być wykorzystywana do testowania i doskonalenia nowych projektów PCB.
Maszyna SMT AOI jest dostarczana w drewnianej obudowie, która zapewnia jej dotarcie do miejsca przeznaczenia w dobrym stanie.co sprawia, że jest kompaktowy i łatwy do poruszania się po podłodze fabrycznejZ możliwością dostaw 1000 sztuk miesięcznie, Mento może zaspokoić potrzeby klientów zarówno dużych, jak i małych.
P: Jaka jest nazwa marki maszyny SMT AOI?
A: Nazwa handlowa maszyny SMT AOI to MENTO.
P: Gdzie wytwarzana jest maszyna SMT AOI?
A: Maszyna SMT AOI jest produkowana w Dongguan w Chinach.
P: Jakie certyfikaty posiada maszyna SMT AOI?
A: Maszyna SMT AOI jest certyfikowana przez FCC, ROHS, ISO9000 i ISO14001.
P: Jaka jest minimalna ilość zamówienia na maszynę SMT AOI?
Odpowiedź: Minimalna ilość zamówienia dla maszyny SMT AOI wynosi 1.
P: Jaki jest czas dostawy maszyny SMT AOI?
Odp.: Czas dostawy maszyny SMT AOI wynosi 3 tygodnie.
P: Jakie są warunki płatności za maszynę SMT AOI?
A: Warunki płatności za maszynę SMT AOI są T/T.
P: Jaka jest zdolność dostaw dla maszyny SMT AOI?
A: Zdolność dostaw dla maszyny SMT AOI wynosi 1000 PCS/M.
