Product Details
Miejsce pochodzenia: Dongguan, Chiny
Nazwa handlowa: MENTO
Orzecznictwo: FCC,ROHS,ISO9000,ISO14001
Numer modelu: k3205
Payment & Shipping Terms
Minimalne zamówienie: 1
Szczegóły pakowania: Szer. 1000 mm x gł. 1380 mm x wys. 1600 mm (bez stopy 100 ± 20 mm)
Czas dostawy: 3 tygodnie
Zasady płatności: T/T,
Możliwość Supply: break
Jakość: |
najwyższa jakość |
Gwarancja: |
3 miesiące |
System operacyjny: |
Okna |
soczewki: |
Pierwsza firma w Chinach używająca obiektywów telecentrycznych o dużej średnicy |
Wymiary: |
1200 X 1200 X 1600 mm |
Prędkość ruchu: |
800 mm/sek |
Standardowy: |
SMEMA |
System optyczny: |
Niezależnie opracowany system optyczny |
Jakość: |
najwyższa jakość |
Gwarancja: |
3 miesiące |
System operacyjny: |
Okna |
soczewki: |
Pierwsza firma w Chinach używająca obiektywów telecentrycznych o dużej średnicy |
Wymiary: |
1200 X 1200 X 1600 mm |
Prędkość ruchu: |
800 mm/sek |
Standardowy: |
SMEMA |
System optyczny: |
Niezależnie opracowany system optyczny |

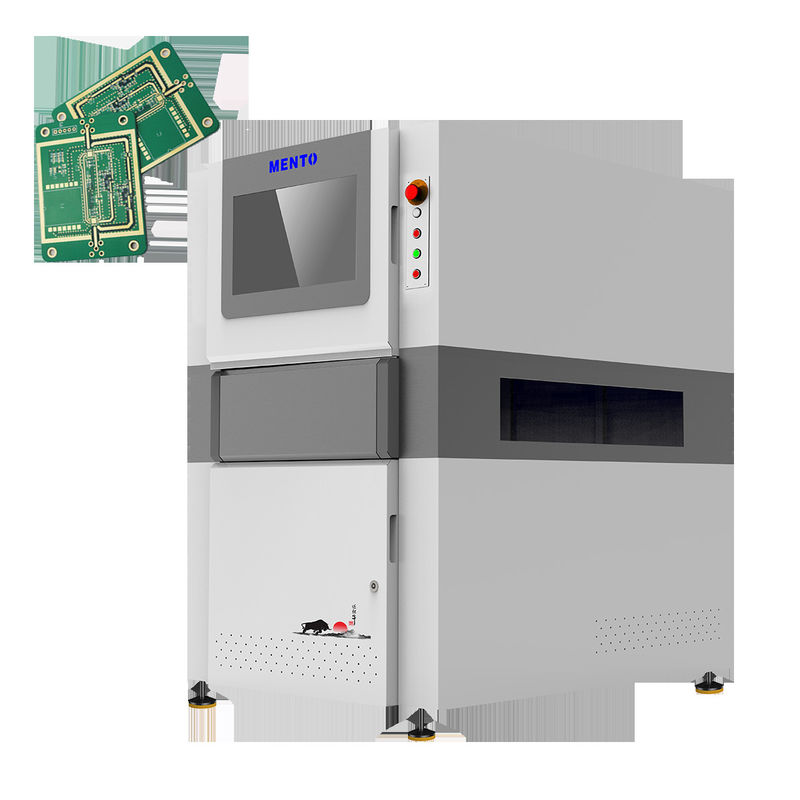

Funkcje AOI online
1Wysokie koszty
2Standardowa 5 milionów globalnej ekspozycji przemysłowa kamera kolorowa
3Pierwsza firma w Chinach, która użyła obiektywów telecentrycznych o dużej średnicy (można kierować produkty)
4Niezależnie opracowany system optyczny (spójność źródła światła)
5Wysokiej stabilności zintegrowana platforma odlewowa
Zakres zastosowania: kontrola łączy lutowych i urządzeń zamontowanych
| Model urządzenia | K3205 | |
| Zdolność wykrywania | Elementy wykrywania | Brak druku, nadmiar lutowania, niewystarczająca lutowanie, łączenie lutowania, odlewanie pasty lutowej, anomalia kształtu, przesunięcie |
| Metoda skanowania | Stop&Go | |
| System optyczny | Kamera | Kamery przemysłowe kolorowe 5MP |
| Źródło światła | Podwójne źródło światła DLP (technologia przesunięcia fazy rasterowej) i czerwone, zielone i niebieskie (RGB) źródło światła | |
| Rozstrzygnięcie | 10μm i 15um (nieobowiązkowe) | |
| Wydajność wykrywania | Dokładność wysokości (modul kalibracyjny) | 1 μm (za pomocą standardowego bloku kalibracyjnego) |
| Powtarzalność objętościowa | < 1% (standardowy blok weryfikacji, 3Sigma) | |
| Maksymalna wartość rekompensaty za zgięcie płyty | ± 3 mm | |
| Zdolność wykrywania GRR | < 10% w temperaturze 6o ((+ 50% tolerancji, rozdzielczość 5 μm) | |
| Maksymalna wysokość wykrywania | 500 μm | |
| Rozwiązanie problemu cienia | Technologia przesunięcia fazy i dwukierunkowy system 3D Structured Light | |
| Metoda kompensacji zgięcia płyt w czasie rzeczywistym | Kompensacja zgięcia płyty (Z-Tracking+Pad Referencing) | |
| Ekran testowy | Kolor (obrazy 3D i 2D wyświetlane razem) | |
| Sprzęt do jazdy | Servomotor + Przewodnik śruby | |
| Prędkość ruchu | 800 mm/s | |
| Minimalny wymiar mierzalny produktu | 50 mmx50 mm | |
| Maksymalny wymiar mierzalny produktu | 400 mm x 500 mm | |
| grubość PCB | 0.5~6 mm | |
| Dostosowanie szerokości toru | Automatyczna regulacja szerokości, ręczna regulacja szerokości | |
| Przesyłanie/stawianie płyt obwodowych | Przymocowanie przenośnika pasa/zamka pneumatycznego | |
| Kierunek przenoszenia | Od lewej do prawej, od prawej do lewej. | |
| Wysokość orbitalna | 900±20 mm | |
| Konfiguracja komputera | Komputer główny | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, dysk twardy: 2T |
| Monitor | 22"LED | |
| System operacyjny | Ubuntu | |
| Parametry | Ogólna wielkość | W1350xD1000xH1600mm (z wyłączeniem światła alarmowego) |
| Waga | 1100 kg | |
| Źródło mocy | AC220V/50~60Hz/2000W | |
| Ciśnienie powietrza | 0.5Mpa | |
| Oprogramowanie obsługuje formaty wejścia | Wsparcie dla formatu Gerber (274X), ODB++ | |
| Narzędzia zarządzania statystyką |
Histogram,X-bar&R - Chart,X-bar&S -C hart,C p&C pk, %Gage R & R, SPI Raporty dzienne/tygodniowe/miesięczne, SPC w czasie rzeczywistym& Multiple Display |
|
| Wymagania środowiskowe | Temperatura: 5~40°C, wilgotność względna: 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA | |
Nasz sprzęt do wizualnej inspekcji AOI jest umieszczony w solidnej drewnianej obudowie, aby chronić go podczas transportu i przechowywania.który zapewnia dokładne i wiarygodne wyniki inspekcji za każdym razemNasz system jest pierwszym w branży, który wykorzystuje obiektywy telecentryczne o dużej średnicy, zapewniając lepszą jakość obrazu i poprawę dokładności inspekcji.
Maszyna SMT AOI posiada również zgodność ze standardem SMEMA, umożliwiając bezproblemową integrację z istniejącą linią produkcyjną.Można go łatwo podłączyć do innych maszyn za pomocą protokołu komunikacji SMEMA, umożliwiając efektywną i skuteczną komunikację między maszynami.
Stoimy za jakością i niezawodnością naszego produktu, dlatego oferujemy 3 miesięczną gwarancję na naszą maszynę SMT AOI.Nasz zespół ekspertów jest zawsze dostępny do udzielenia wsparcia technicznego i pomocy, jeśli wystąpią jakiekolwiek problemy z maszyną.
| Atrybut produktu | Wartość |
| Nazwa produktu | PCB AOI |
| Obszar kontroli | Do 460 x 610 mm |
| Jakość | Najwyższa jakość |
| Standardowy | SMEMA |
| Prędkość ruchu | 800 mm/s |
| Pakiet | Drzewna obudowa |
| Podstawowe składniki | Silnik |
| Czas realizacji | 1-5 dni roboczych |
| Kamery przemysłowe | Standardowa kamera kolorowa o światowej ekspozycji 5 milionów |
| Soczewki | Pierwsza firma w Chinach używająca obiektywów telecentrycznych o dużej średnicy |
| Gwarancja | 3 miesiące |
| Rodzaj produktu | Sprzęt do kontroli AOI, sprzęt do kontroli wizualnej AOI |
Nasza maszyna SMT AOI jest wyposażona w niezależnie opracowany system optyczny, który zapewnia wysoką precyzję wyników inspekcji.w tym:
Nasza maszyna SMT AOI jest certyfikowana przez FCC, ROHS, ISO9000 i ISO14001, co gwarantuje jej jakość i bezpieczeństwo.Warunki płatności są T/T, i mamy zdolność dostaw 1000 PCS / M.
System operacyjny naszej maszyny SMT AOI to Windows, co czyni ją przyjazną dla użytkownika i łatwą w obsłudze.są wysokiej jakości i zapewniają trwałość i długowieczność maszyny.
Maszyna SMT AOI ma wymiary 1200 X 1200 X 1600 mm, co czyni ją kompaktową i łatwą do wstawienia w dowolnym miejscu pracy.zapewnienie, że nasi klienci otrzymują swoje zamówienia w odpowiednim czasie.
Inwestowanie w naszą maszynę SMT AOI pomoże producentom wykryć i zidentyfikować wady podczas procesu produkcji, zapewniając w ten sposób, że na rynek dostarczane są tylko produkty wysokiej jakości.Skontaktuj się z nami dzisiaj, aby złożyć zamówienie!
Jak nazywa się marka maszyny SMT AOI?
MENTO
Gdzie wytwarzana jest maszyna SMT AOI?
Maszyna SMT AOI jest wytwarzana w Dongguan w Chinach.
Jakie certyfikaty posiada maszyna SMT AOI?
Maszyna SMT AOI posiada certyfikat FCC, ROHS, ISO9000 i ISO14001.
Jaka jest minimalna ilość zamówienia na maszynę SMT AOI?
Minimalna ilość zamówienia na maszynę SMT AOI wynosi 1.
Jaki jest czas dostawy maszyny SMT AOI?
Czas dostawy maszyny SMT AOI wynosi 3 tygodnie.
Jakie są warunki płatności za maszynę SMT AOI?
Warunki płatności za maszynę SMT AOI są T/T.
Jaka jest zdolność dostawcza maszyny SMT AOI?
Zdolność zasilania maszyny SMT AOI wynosi 1000 PCS/M.
