Product Details
Miejsce pochodzenia: Dongguan
Nazwa handlowa: MENTO
Orzecznictwo: FCC.ROHS,CCC
Numer modelu: K3212
Payment & Shipping Terms
Minimalne zamówienie: 3
Szczegóły pakowania: Szer. 1350 x gł. 1000 x wys. 1600 mm
Czas dostawy: 20 dni roboczych
Zasady płatności: L/C, T/T
Możliwość Supply: 10 sztuk + 20 dni roboczych
AOI: |
Zautomatyzowane |
Grubość PCB: |
0,2 mm - 6 mm |
Wymiar: |
1000 mm x 800 mm x 1500 mm |
Kamera: |
Kamera cyfrowa o wysokiej rozdzielczości |
Źródło światła: |
LED |
Dokładność inspekcji: |
99,9% |
Oprogramowanie: |
Zaawansowane oprogramowanie do przetwarzania obrazu |
AOI: |
Zautomatyzowane |
Grubość PCB: |
0,2 mm - 6 mm |
Wymiar: |
1000 mm x 800 mm x 1500 mm |
Kamera: |
Kamera cyfrowa o wysokiej rozdzielczości |
Źródło światła: |
LED |
Dokładność inspekcji: |
99,9% |
Oprogramowanie: |
Zaawansowane oprogramowanie do przetwarzania obrazu |
Funkcje AOI online
1Wysokie koszty
2Standardowa 5 milionów globalnej ekspozycji przemysłowa kamera kolorowa
3Pierwsza firma w Chinach, która użyła obiektywów telecentrycznych o dużej średnicy (można kierować produkty)
4Niezależnie opracowany system optyczny (spójność źródła światła)
5Wysokiej stabilności zintegrowana platforma odlewowa
Zakres zastosowania: kontrola łączy lutowych i urządzeń zamontowanych

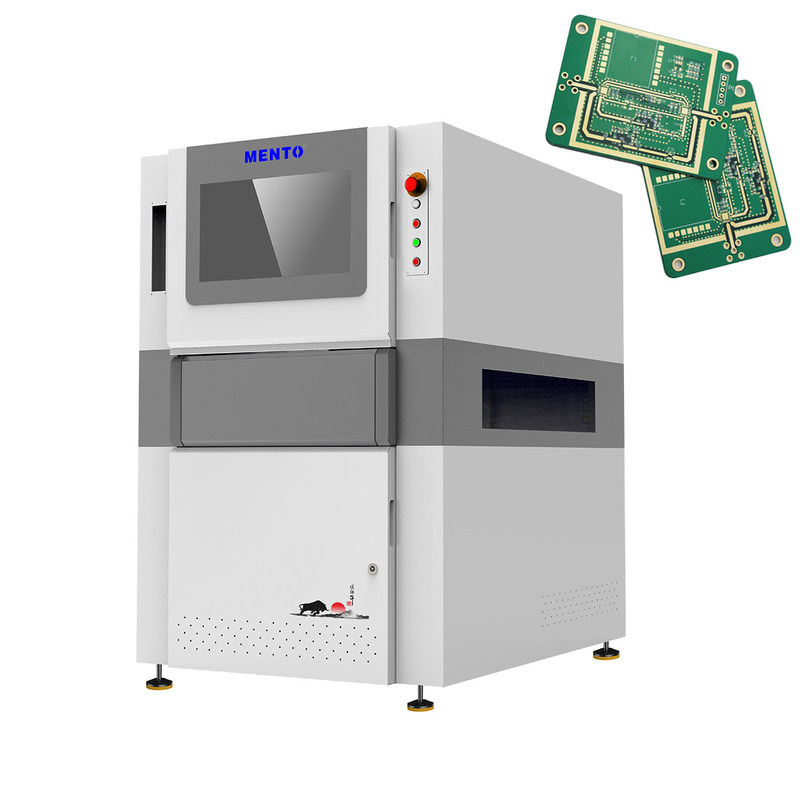

Inspekcja pasty lutowniczej 3D serii K32
| Model urządzenia | K3212 | |
| Zdolność wykrywania | Elementy wykrywania | Brak druku, nadmiar lutowania, niewystarczająca lutowanie, łączenie lutowania, odlewanie pasty lutowej, anomalia kształtu, przesunięcie |
| Metoda skanowania | Stop&Go | |
| System optyczny | Kamera | 12MP szybka kolorowa kamera przemysłowa |
| Źródło światła | Podwójne źródło światła DLP (technologia przesunięcia fazy rasterowej) i czerwone, zielone i niebieskie (RGB) źródło światła | |
| Rozstrzygnięcie | 10μm i 15um (nieobowiązkowe) | |
| Wydajność wykrywania | Dokładność wysokości (modul kalibracyjny) | 1 μm (za pomocą standardowego bloku kalibracyjnego) |
| Powtarzalność objętościowa | < 1% (standardowy blok weryfikacji, 3Sigma) | |
| Maksymalna wartość rekompensaty za zgięcie płyty | ± 3 mm | |
| Zdolność wykrywania GRR | < 10% w temperaturze 6o ((+ 50% tolerancji, rozdzielczość 5 μm) | |
| Maksymalna wysokość wykrywania | 500 μm | |
| Rozwiązanie problemu cienia | Technologia przesunięcia fazy i dwukierunkowy system 3D Structured Light | |
| Metoda kompensacji zgięcia płyt w czasie rzeczywistym | Kompensacja zgięcia płyty (Z-Tracking+Pad Referencing) | |
| Ekran testowy | Kolor (obrazy 3D i 2D wyświetlane razem) | |
| Sprzęt do jazdy | Servomotor + Przewodnik śruby | |
| Prędkość ruchu | 800 mm/s | |
| Minimalny wymiar mierzalny produktu | 50 mmx50 mm | |
| Maksymalny wymiar mierzalny produktu | 400 mm x 500 mm | |
| grubość PCB | 0.5~6 mm | |
| Dostosowanie szerokości toru | Automatyczna regulacja szerokości, ręczna regulacja szerokości | |
| Przesyłanie/stawianie płyt obwodowych | Przymocowanie przenośnika pasa/zamka pneumatycznego | |
| Kierunek przenoszenia | Od lewej do prawej, od prawej do lewej. | |
| Wysokość orbitalna | 900±20 mm | |
| Konfiguracja komputera | Komputer główny | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, dysk twardy: 2T |
| Monitor | 22"LED | |
| System operacyjny | Ubuntu | |
| Parametry | Ogólna wielkość | W1350xD1000xH1600mm (z wyłączeniem światła alarmowego) |
| Waga | 1100 kg | |
| Źródło mocy | AC220V/50~60Hz/2000W | |
| Ciśnienie powietrza | 0.5Mpa | |
| Oprogramowanie obsługuje formaty wejścia | Wsparcie dla formatu Gerber (274X), ODB++ | |
| Narzędzia zarządzania statystyką |
Histogram,X-bar&R - Chart,X-bar&S -C hart,C p&C pk, %Gage R & R, SPI Raporty dzienne/tygodniowe/miesięczne, SPC w czasie rzeczywistym& Multiple Display |
|
| Wymagania środowiskowe | Temperatura: 5~40°C, wilgotność względna: 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA | |
Zasada pomiaru profilu fazowego
Obiekt deformuje (moduluje) wzór sinusów
Obliczenie fazy sinusoidalnej i znalezienie wysokości (demodulacja)
Przeciwdziałanie zakłóceniom, wysoka precyzja, duży zasięg
1Ruchome paski zapewniają odporność na zakłócenia światła otoczenia.
2Wysokiej częstotliwości paski zapewnić wystarczająco wysoką rozdzielczość pionową
3Pasy niskiej częstotliwości zapewniają wystarczająco szeroki zakres pomiarów.
Kompleksowe MESdataiInterfacingcmożliwościi potężny system SPC
1Statystyki w czasie rzeczywistym dziesięciu głównych elementów alarmu
2Liczba alarmów może być ustawiona w celu zablokowania maszyny
3. Eksportowanie całego obrazu płyty każdego PCB w czasie rzeczywistym dla późniejszej identyfikacji
