Product Details
Miejsce pochodzenia: Dongguan chiński
Nazwa handlowa: Mento
Orzecznictwo: ISO9001/ISO14001
Numer modelu: K3412
Payment & Shipping Terms
Minimalne zamówienie: 1
Cena: Negotiable
Szczegóły pakowania: Szer. 1000 mm x gł. 1380 mm x wys. 1600 mm (bez stopy 100 ± 20 mm)
Czas dostawy: 3 tygodnie
Zasady płatności: online
Możliwość Supply: 1000/miesiąc
Zasilanie: |
AC 220 V, 50/60 Hz |
Obszar inspekcji: |
Do 510 x 510 mm |
System operacyjny: |
okna 10 |
Rodzaje inspekcji: |
Złącze lutowane, komponent, wada |
Oprogramowanie: |
Intuicyjny interfejs użytkownika |
Metoda kontroli: |
Inspekcja 3D |
Rozstrzygnięcie: |
10 µm |
Prędkość kontroli: |
Do 80 cm²/s |
Zasilanie: |
AC 220 V, 50/60 Hz |
Obszar inspekcji: |
Do 510 x 510 mm |
System operacyjny: |
okna 10 |
Rodzaje inspekcji: |
Złącze lutowane, komponent, wada |
Oprogramowanie: |
Intuicyjny interfejs użytkownika |
Metoda kontroli: |
Inspekcja 3D |
Rozstrzygnięcie: |
10 µm |
Prędkość kontroli: |
Do 80 cm²/s |

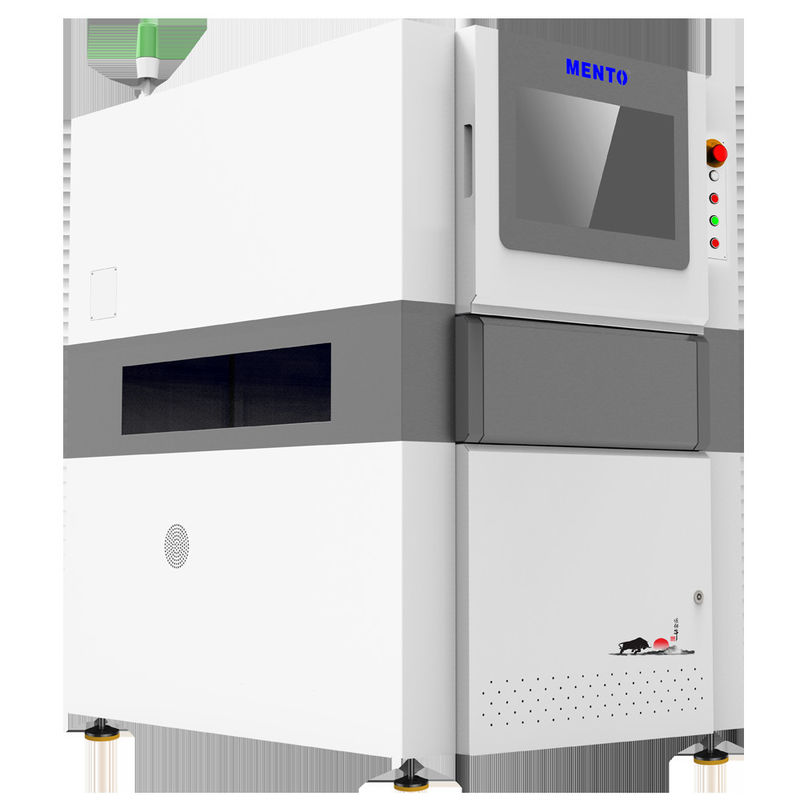

Nasza maszyna 3D AOI korzysta z automatycznego wyrównania, co sprawia, że jest łatwa w obsłudze i wygodna dla każdego użytkownika.oszczędzanie czasu i zapewnienie wiarygodności wyników.
Jeśli chodzi o rodzaje inspekcji, nasza maszyna 3D AOI ma wszystko pod kontrolą. może przeprowadzać inspekcje połączeń lutowych, komponentów i wad, zapewniając dokładną inspekcję płyt PCB.Zapewnia to, że produkty są najwyższej jakości i że klienci są zadowoleni z otrzymanych produktów.
Nasza maszyna 3D AOI jest zasilana przez AC 220V, 50/60Hz, co ułatwia jej użycie w każdym środowisku.zapewnienie dokładnej inspekcji PCB.
Istnieje wiele producentów urządzeń PCB AOI, ale nasza maszyna 3D AOI wyróżnia się na tle reszty..Więc jeśli szukasz wysokiej jakości sprzętu AOI PCB, wybierz naszą maszynę 3D AOI.
| Model urządzenia | K3412 | |
| Zdolność wykrywania | Elementy wykrywania | |
| Metoda skanowania | Stop&Go | |
| System optyczny | Kamera | 12MP szybka kolorowa kamera przemysłowa |
| Źródło światła | 4 Źródło światła DLP (technologia zmiany fazy raster) i źródło światła czerwonego, zielonego i niebieskiego (RGB) | |
| Rozstrzygnięcie | 10μm i 15um (nieobowiązkowe) | |
| Powtarzalność objętościowa | < 1% (standardowy blok weryfikacji, 3Sigma) | |
| Maksymalna wartość rekompensaty za zgięcie płyty | ± 3 mm | |
| Zdolność wykrywania GRR | < 10% w temperaturze 6o ((+ 50% tolerancji, rozdzielczość 5 μm) | |
| Maksymalna wysokość wykrywania | 20 mm/40 mm | |
| Rozwiązanie problemu cienia | Technologia przesunięcia fazy i dwukierunkowy system 3D Structured Light | |
| Metoda kompensacji zgięcia płyt w czasie rzeczywistym | Kompensacja zgięcia płyty (Z-Tracking+Pad Referencing) | |
| Ekran testowy | Kolor (obrazy 3D i 2D wyświetlane razem) | |
| Sprzęt do jazdy | Servomotor + Przewodnik śruby | |
| Prędkość ruchu | 800 mm/s | |
| Minimalny wymiar mierzalny produktu | 50 mmx50 mm | |
| Maksymalny wymiar mierzalny produktu | 400 mm x 500 mm | |
| grubość PCB | 0.5~6 mm | |
| Dostosowanie szerokości toru | Automatyczna regulacja szerokości, ręczna regulacja szerokości | |
| Przesyłanie/stawianie płyt obwodowych | Przymocowanie przenośnika pasa/zamka pneumatycznego | |
| Kierunek przenoszenia | Od lewej do prawej, od prawej do lewej. | |
| Wysokość orbitalna | 900±20 mm | |
| Konfiguracja komputera | Komputer główny | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, dysk twardy: 2T |
| Monitor | 22"LED | |
| System operacyjny | Ubuntu | |
| Parametry | Ogólna wielkość | W1000xD1380xH1600mm (z wyłączeniem światła alarmowego) |
| Waga | 1100 kg | |
| Źródło mocy | AC220V/50~60Hz/2000W | |
| Ciśnienie powietrza | 0.5Mpa | |
| Wymagania środowiskowe | Temperatura: 5~40°C, wilgotność względna: 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA | |
Ta maszyna 3D AOI jest niezbędnym sprzętem dla producentów sprzętu PCB AOI. Jest w stanie sprawdzić złącze lutowe, komponent i wadę.Intuicyjne oprogramowanie interfejsu użytkownika ułatwia obsługę. Oświetlenie LED RGB zapewnia dokładną inspekcję. Może obsługiwać PCB o grubości od 0,5 do 5 mm. O wadze 800 kg jest to niezawodne i wytrzymałe urządzenie do inspekcji PCB.
| Atrybut produktu | Wartość |
| Nazwa produktu | Maszyna do kontroli 3D AOI |
| Rozstrzygnięcie | 10 μm |
| Rodzaj aparatu | Kamera cyfrowa 3D |
| Metoda wyrównania | Automatyczne wyrównanie |
| System operacyjny | System Windows 10 |
| Oświetlenie | RGB LED |
| Wymiar | L 1300 X W 1300 X H 1500 mm |
| Prędkość kontroli | Do 80 Cm2/s |
| Waga | 800 kg |
| Oprogramowanie | Intuicyjny interfejs użytkownika |
| Zasilanie | AC 220V, 50/60Hz |
Maszyna Mento-01 3D AOI jest przeznaczona do automatycznego wyrównania płyt PCB o grubości od 0,5 mm do 5 mm. Obszar kontroli może obejmować maksymalnie 510 mm x 510 mm,i prędkość kontroli może osiągnąć do 80 cm2/sTe cechy sprawiają, że jest to idealny system kontroli PCB dla różnych gałęzi przemysłu, w tym motoryzacji, lotnictwa, medycyny i telekomunikacji.
Maszyna Mento-01 3D AOI jest idealna dla firm produkujących PCB, które wymagają wysokiej precyzji i dokładności w inspekcji PCB.Jest to skuteczne i niezawodne narzędzie, które pomaga w wykrywaniu wad w PCB, takie jak wady lutowania, błędy w umieszczaniu komponentów i zwarcia.zmniejszenie potrzeby ręcznej interwencji.
Dzięki kompaktowej konstrukcji maszyna Mento-01 3D AOI ma wymiary L1300 x W1300 x H1500 mm, dzięki czemu łatwo ją zainstalować w dowolnej przestrzeni roboczej.Maszyna ta idealnie pasuje do małych i średnich firm wytwarzających PCB, które wymagają wydajnego i niezawodnego sprzętu AOI PCB bez kompromisu z jakością.
Podsumowując, maszyna do kontroli AOI 3D Mento-01 jest niezbędnym narzędziem dla przedsiębiorstw wytwarzających PCB, które wymagają wysokiego poziomu precyzji i dokładności podczas kontroli PCB.Funkcja automatycznego ustawienia, szybkość inspekcji i zasięg sprawiają, że jest idealnym wyborem dla różnych zastosowań w przemyśle motoryzacyjnym, lotniczym, medycznym i telekomunikacyjnym.
Oferta technicznego wsparcia produktu 3D AOI Machine i oferowanych usług obejmuje:
Opakowanie produktu:
Maszyna 3D AOI zostanie zapakowana w trwałe pudełko z kartonu z piankową wypełnieniem i opakowaniem z bąbelkami, aby zapewnić bezpieczny transport.i instrukcje obsługi.
Wysyłka:
Maszyna 3D AOI zostanie wysłana w najbardziej efektywny i opłacalny sposób, zapewniając jednocześnie terminową i bezpieczną dostawę.Klienci otrzymają numer śledzenia i szacunkowy termin dostawy..
A: Nazwa firmy maszyny 3D AOI to Mento.
P: Jaki jest numer modelu maszyny 3D AOI?
A: Numer modelu maszyny 3D AOI to Mento-01.
P: Gdzie produkowana jest maszyna 3D AOI?
A: Maszyna 3D AOI jest produkowana w Chinach, Dongguan.
P: Jakie certyfikaty posiada maszyna 3D AOI?
Odpowiedź: Maszyna 3D AOI posiada certyfikat ISO9001/ISO14001.
P: Jaka jest minimalna ilość zamówienia na maszynę 3D AOI?
Odpowiedź: Minimalna ilość zamówienia dla maszyny 3D AOI wynosi 1.
P: Jaka jest cena maszyny 3D AOI?
O: Cena maszyny 3D AOI jest negocjowalna.
P: Jaki jest czas dostawy maszyny 3D AOI?
Odpowiedź: Czas dostawy maszyny 3D AOI wynosi 1 tydzień.
P: Jakie są warunki płatności za maszynę 3D AOI?
A: Warunki płatności za maszynę 3D AOI są dostępne online.
P: Jaka jest zdolność dostawca maszyny 3D AOI?
O: Zdolność dostaw 3D AOI Machine wynosi 1000/miesiąc.
