Product Details
Miejsce pochodzenia: Dongguan
Nazwa handlowa: MENTO
Orzecznictwo: FCC.ROHS,CCC

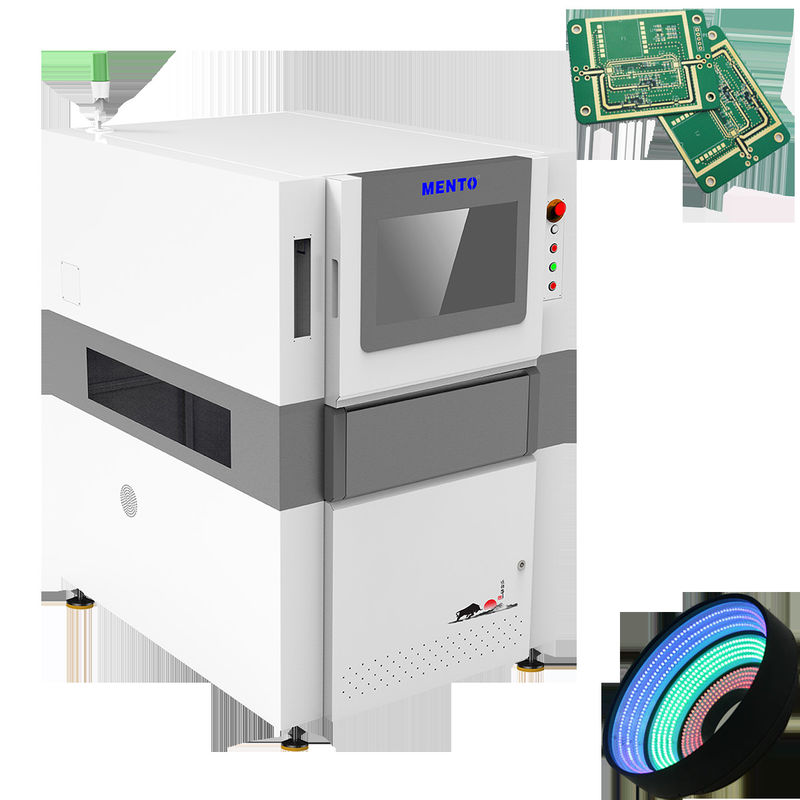

Numer modelu: K3412
Payment & Shipping Terms
Minimalne zamówienie: 1
Szczegóły pakowania: Szer. 1000 mm x gł. 1380 mm x wys. 1600 mm (bez stopy 100 ± 20 mm)
Czas dostawy: body{background-color:#FFFFFF} 非法阻断154 window.onload = function () { docu
Możliwość Supply: break
Rozmiar PCB: |
Maks. 510 mm*510 mm |
Rodzaj inspekcji: |
Zautomatyzowane |
Źródło światła: |
LED |
Prędkość kontroli: |
1000 mm/s |
System kamer: |
Cyfrowy aparat 3D |
Rozstrzygnięcie: |
5μm |
System oświetlenia: |
LED |
Metoda wyrównania: |
Automatyczne wyrównanie |
Oświetlenie: |
Dioda RGB |
Dokładność inspekcji: |
±5μm |
Zasilanie: |
AC 220 V, 50/60 Hz |
AOI: |
Zautomatyzowane |
System operacyjny: |
System Windows 7 |
Wymiar: |
L*W*H: 1200mm*1200mm*1700mm |
Obszar inspekcji: |
Do 510 x 510 mm |
Grubość PCB: |
0,5 mm-5 mm |
Pole widzenia: |
20mm * 20mm |
Rodzaje inspekcji: |
Złącze lutowane, komponent, wada |
Metoda kontroli: |
Projekcja 3D |
Oprogramowanie: |
Oprogramowanie do inspekcji 3D AOI |
Rozmiar PCB: |
Maks. 510 mm*510 mm |
Rodzaj inspekcji: |
Zautomatyzowane |
Źródło światła: |
LED |
Prędkość kontroli: |
1000 mm/s |
System kamer: |
Cyfrowy aparat 3D |
Rozstrzygnięcie: |
5μm |
System oświetlenia: |
LED |
Metoda wyrównania: |
Automatyczne wyrównanie |
Oświetlenie: |
Dioda RGB |
Dokładność inspekcji: |
±5μm |
Zasilanie: |
AC 220 V, 50/60 Hz |
AOI: |
Zautomatyzowane |
System operacyjny: |
System Windows 7 |
Wymiar: |
L*W*H: 1200mm*1200mm*1700mm |
Obszar inspekcji: |
Do 510 x 510 mm |
Grubość PCB: |
0,5 mm-5 mm |
Pole widzenia: |
20mm * 20mm |
Rodzaje inspekcji: |
Złącze lutowane, komponent, wada |
Metoda kontroli: |
Projekcja 3D |
Oprogramowanie: |
Oprogramowanie do inspekcji 3D AOI |
Nasza technologia AOI
Może zaoszczędzić pracowników, zmniejszyć straty i obniżyć koszty
Poprawa jakości produktów i zwiększenie konkurencyjności
Zwiększenie zysków przedsiębiorstw
[Główne zalety i technologie]
System przetwarzania obrazu o wysokiej rozdzielczości
1Ultra wysoka częstotliwość klatek 5MP i 12MP wysokiej prędkości kolorowe kamery przemysłowe, w połączeniu z wysokiej klasy obiektywy telecentryczne o dużej średnicy, mają niskie zniekształcenie, bez skręcenia, dużą głębokość pola,i są kompatybilne z wysoką i niską jasnością obrazu składnika.
2Wykonywanie obrazu o wysokiej rozdzielczości można skonfigurować z różnymi rozdzielczościami, takimi jak 8um, 10um, 15um itp., aby niewidoczne były subtelne wady.
3Dokładna technologia kalibracji ma funkcje korekcji pola widzenia płaskiego, korekcji zniekształcenia soczewki,i korekcji błędów instalacyjnych w celu osiągnięcia precyzyjnego pomiaru wymiarowego.
4.Wielowzroczne źródło światła podkreśla złącza lutowe, jedwabny ekran i inne cechy; wyposażone w sterownik stałego prądu, aby zapewnić spójność jasności źródła światła.
Zakres stosowania
Kontrola łączy lutowych i urządzeń zamontowanych
Cechy
1Wysoka prędkość, pojedynczy czas przetwarzania FOV wynosi około 350 ms
2.Anti-interferencja, wysoka precyzja, duży zasięg
3Źródło światła RGB łączy bezproblemowo informacje 2D w celu zwiększenia dokładności oceny
4.Trojwymiarowa wizualizacja wysokości, która może wyświetlać trójwymiarowe dane RGB i mapy cieplne wysokości
Parametry techniczne
| Model urządzenia | K3412 | |
| Zdolność wykrywania | Elementy wykrywania | Brak druku, nadmiar lutowania, niewystarczająca lutowanie, łączenie lutowania, odlewanie pasty lutowej, anomalia kształtu, przesunięcie |
| Metoda skanowania | Stop&Go | |
| System optyczny | Kamera | 12MP szybka kolorowa kamera przemysłowa |
| Źródło światła | 4 Źródło światła DLP (technologia zmiany fazy raster) i źródło światła czerwonego, zielonego i niebieskiego (RGB) | |
| Rozstrzygnięcie | 10μm i 15um (nieobowiązkowe) | |
| Wydajność wykrywania | Dokładność wysokości (modul kalibracyjny) | 1 μm (za pomocą standardowego bloku kalibracyjnego) |
| Powtarzalność objętościowa | < 1% (standardowy blok weryfikacji, 3Sigma) | |
| Maksymalna wartość rekompensaty za zgięcie płyty | ± 3 mm | |
| Zdolność wykrywania GRR | < 10% w temperaturze 6o ((+50% tolerancji, rozdzielczość 5 μm) | |
| Maksymalna wysokość wykrywania | 20 mm/40 mm | |
| Rozwiązanie problemu cienia | Technologia zmiany fazy siatki w celu wyeliminowania cieni i czterokierunkowy system oświetlenia źródła światła 3D | |
| Metoda kompensacji zgięcia płyt w czasie rzeczywistym | Kompensacja zgięcia płyty (Z-Tracking+Pad Referencing) | |
| Ekran testowy | Kolor (obrazy 3D i 2D wyświetlane razem) | |
| Sprzęt do jazdy | Servomotor + Przewodnik śruby | |
| Prędkość ruchu | 800 mm/s | |
| Minimalny wymiar mierzalny produktu | 50 mmx50 mm | |
| Maksymalny wymiar mierzalny produktu | 400 mm x 500 mm | |
| grubość PCB | 0.5~6 mm | |
| Dostosowanie szerokości toru | Automatyczna regulacja szerokości, ręczna regulacja szerokości | |
| Przesyłanie/stawianie płyt obwodowych | Przymocowanie przenośnika pasa/zamka pneumatycznego | |
| Kierunek przenoszenia | Od lewej do prawej, od prawej do lewej. | |
| Wysokość orbitalna | 900±20 mm | |
| Konfiguracja komputera | Komputer główny | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, dysk twardy: 2T |
| Monitor | 22"LED | |
| System operacyjny | Ubuntu | |
| Parametry | Ogólna wielkość | W1000xD1380xH1600mm (z wyłączeniem światła alarmowego) |
| Waga | 1100 kg | |
| Źródło mocy | AC220V/50~60Hz/2000W | |
| Ciśnienie powietrza | 0.5Mpa | |
| Oprogramowanie obsługuje formaty wejścia | Wsparcie dla formatu Gerber (274X), ODB++ | |
| Wymagania środowiskowe | Temperatura: 5~40°C, wilgotność względna: 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA | |
[Otwórz narzędzia do głębokiego uczenia się sztucznej inteligencji]
Można go wyszkolić i przetestować zgodnie z wymaganiami klienta, a model dużych danych automatycznie określa NG / OK bez powtarzającego się ręcznego debugowania, łatwo poprawiając szybkość przejścia.
Różnorodność algorytmów głębokiego uczenia się do skutecznego rozwiązywania złożonych zadań wykrywania.
Bogate algorytmy przetwarzania obrazu umożliwiające wykonywanie większości zadań wykrywania i pomiaru.
