Product Details
Miejsce pochodzenia: Dongguan chiński
Nazwa handlowa: Mento
Orzecznictwo: ISO9001/ISO14001
Numer modelu: k3205
Payment & Shipping Terms
Minimalne zamówienie: 1
Cena: Negotiable
Szczegóły pakowania: Szer. 1000 mm x gł. 1380 mm x wys. 1600 mm (bez stopy 100 ± 20 mm)
Czas dostawy: 3 tygodnie
Zasady płatności: on-line, akredytywy, T/T
Możliwość Supply: 1000/miesiąc
Zasilanie: |
AC 220 V, 50/60 Hz |
Oświetlenie: |
Dioda RGB |
Obszar inspekcji: |
Do 510 x 510 mm |
System operacyjny: |
okna 10 |
Prędkość kontroli: |
Do 80 cm²/s |
Oprogramowanie: |
Intuicyjny interfejs użytkownika |
Grubość PCB: |
0,5 - 5 mm |
Rozstrzygnięcie: |
10 µm |
Zasilanie: |
AC 220 V, 50/60 Hz |
Oświetlenie: |
Dioda RGB |
Obszar inspekcji: |
Do 510 x 510 mm |
System operacyjny: |
okna 10 |
Prędkość kontroli: |
Do 80 cm²/s |
Oprogramowanie: |
Intuicyjny interfejs użytkownika |
Grubość PCB: |
0,5 - 5 mm |
Rozstrzygnięcie: |
10 µm |
Funkcje AOI online
1Wysokie koszty
2Standardowa 5 milionów globalnej ekspozycji przemysłowa kamera kolorowa
3Pierwsza firma w Chinach, która użyła obiektywów telecentrycznych o dużej średnicy (można kierować produkty)
4Niezależnie opracowany system optyczny (spójność źródła światła)
5Wysokiej stabilności zintegrowana platforma odlewowa
Zakres zastosowania: kontrola łączy lutowych i urządzeń zamontowanych

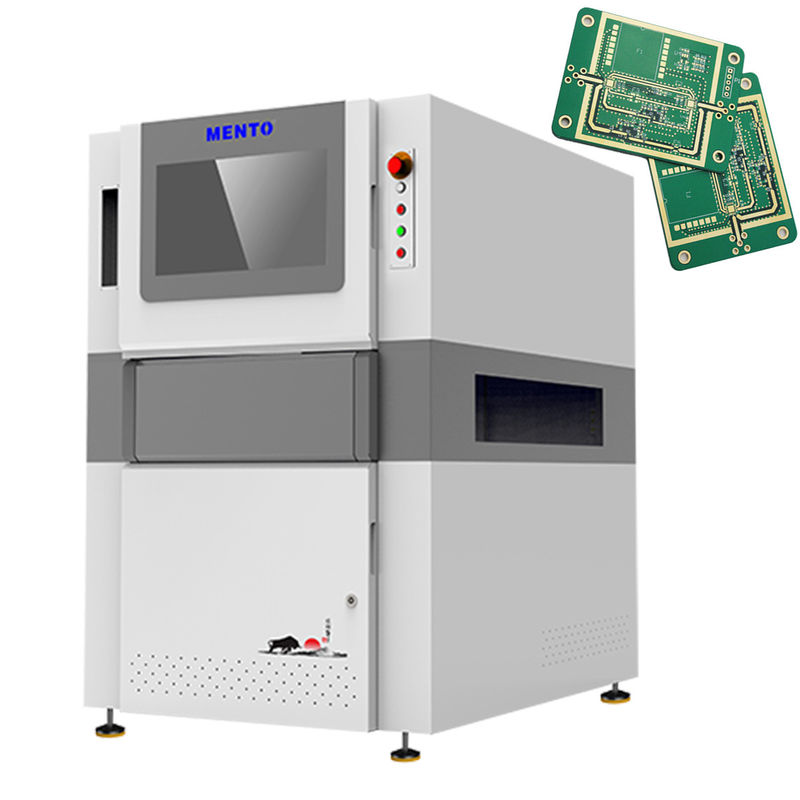

Maszyna do kontroli 3D AOI jest wyposażona w potężne źródło zasilania AC 220V, 50/60 Hz, które zapewnia stabilną i niezawodną pracę.Ta maszyna wykorzystuje kamerę cyfrową 3D, która rejestruje obrazy wysokiej rozdzielczości zestawów elektronicznych. Kamera jest w stanie uchwycić obrazy z różnych kątów, zapewniając 360-stopniowy widok zespołu.nie pozostawiając miejsca na błędy.
3D AOI Inspection Machine wykorzystuje oświetlenie LED RGB do oświetlenia zespołów elektronicznych.zapewnienie, aby wszystkie elementy i złącza lutowe były dobrze widoczneOświetlenie LED RGB zapewnia również możliwość regulacji temperatury i intensywności koloru, zapewniając optymalne oświetlenie dla różnych rodzajów zespołów.
| Model urządzenia | K3205 | |
| Zdolność wykrywania | Elementy wykrywania | Brak druku, nadmiar lutowania, niewystarczająca lutowanie, łączenie lutowania, odlewanie pasty lutowej, anomalia kształtu, przesunięcie |
| Metoda skanowania | Stop&Go | |
| System optyczny | Kamera | Kamery przemysłowe kolorowe 5MP |
| Źródło światła | Podwójne źródło światła DLP (technologia przesunięcia fazy rasterowej) i czerwone, zielone i niebieskie (RGB) źródło światła | |
| Rozstrzygnięcie | 10μm i 15um (nieobowiązkowe) | |
| Wydajność wykrywania | Dokładność wysokości (modul kalibracyjny) | 1 μm (za pomocą standardowego bloku kalibracyjnego) |
| Powtarzalność objętościowa | < 1% (standardowy blok weryfikacji, 3Sigma) | |
| Maksymalna wartość rekompensaty za zgięcie płyty | ± 3 mm | |
| Zdolność wykrywania GRR | < 10% w temperaturze 6o ((+ 50% tolerancji, rozdzielczość 5 μm) | |
| Maksymalna wysokość wykrywania | 500 μm | |
| Rozwiązanie problemu cienia | Technologia przesunięcia fazy i dwukierunkowy system 3D Structured Light | |
| Metoda kompensacji zgięcia płyt w czasie rzeczywistym | Kompensacja zgięcia płyty (Z-Tracking+Pad Referencing) | |
| Ekran testowy | Kolor (obrazy 3D i 2D wyświetlane razem) | |
| Sprzęt do jazdy | Servomotor + Przewodnik śruby | |
| Prędkość ruchu | 800 mm/s | |
| Minimalny wymiar mierzalny produktu | 50 mmx50 mm | |
| Maksymalny wymiar mierzalny produktu | 400 mm x 500 mm | |
| grubość PCB | 0.5~6 mm | |
| Dostosowanie szerokości toru | Automatyczna regulacja szerokości, ręczna regulacja szerokości | |
| Przesyłanie/stawianie płyt obwodowych | Przymocowanie przenośnika pasa/zamka pneumatycznego | |
| Kierunek przenoszenia | Od lewej do prawej, od prawej do lewej. | |
| Wysokość orbitalna | 900±20 mm | |
| Konfiguracja komputera | Komputer główny | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, dysk twardy: 2T |
| Monitor | 22"LED | |
| System operacyjny | Ubuntu | |
| Parametry | Ogólna wielkość | W1350xD1000xH1600mm (z wyłączeniem światła alarmowego) |
| Waga | 1100 kg | |
| Źródło mocy | AC220V/50~60Hz/2000W | |
| Ciśnienie powietrza | 0.5Mpa | |
| Oprogramowanie obsługuje formaty wejścia | Wsparcie dla formatu Gerber (274X), ODB++ | |
| Narzędzia zarządzania statystyką |
Histogram,X-bar&R - Chart,X-bar&S -C hart,C p&C pk, %Gage R & R, SPI Raporty dzienne/tygodniowe/miesięczne, SPC w czasie rzeczywistym& Multiple Display |
|
| Wymagania środowiskowe | Temperatura: 5~40°C, wilgotność względna: 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA | |
Ta maszyna 3D AOI jest najnowocześniejszym systemem inspekcji PCB zaprojektowanym dla najwyższego poziomu dokładności inspekcji.Jest wytwarzany przez wiodących producentów sprzętu Aoi i wyposażony w cyfrową kamerę 3D do precyzyjnej inspekcji łącza lutowegoWykorzystując metody inspekcji 3D, urządzenie może sprawdzać powierzchnię o wymiarach do 510 x 510 mm. Intuicyjne oprogramowanie interfejsu użytkownika ułatwia użytkowanie operatorom wszystkich poziomów.
| Rozstrzygnięcie | 10 μm |
| Obszar kontroli | Do 510 x 510 mm |
| Waga | 800 kg |
| Rodzaj aparatu | Kamera cyfrowa 3D |
| Oprogramowanie | Intuicyjny interfejs użytkownika |
| Gęstość płyty PCB | 0.5 - 5 mm |
| Oświetlenie | RGB LED |
| Metoda kontroli | Inspekcja 3D |
| Prędkość kontroli | Do 80 Cm2/s |
| Wymiar | W1000mmxD1380mmxH1600mm |
Jedną z kluczowych cech tego produktu jest to, że może on sprawdzać różnego rodzaju wady, takie jak złącza lutowe, komponenty i inne usterki.Jest to idealne rozwiązanie dla producentów elektroniki, którzy muszą zapewnić jakość swoich produktów przed wprowadzeniem ich na rynek.Mento-01 może wykryć i ostrzec użytkownika o wszelkich potencjalnych problemach, zapewniając, że PCB jest wolne od wad przed wysyłką.
Mento-01 nadaje się do różnych okazji i scenariuszy, takich jak firmy produkujące PCB, fabryki montażu elektronicznego i projektanci produktów elektronicznych.Jest również przydatny do naprawy urządzeń elektronicznych, które wymagają inspekcji i naprawy PCB, aby prawidłowo funkcjonowały.
Obszar kontroli Mento-01 może mieć wymiary do 510 x 510 mm, co czyni go odpowiednim dla dużych PCB.Automatyczna metoda wyrównania stosowana w tym produkcie zapewnia dokładność i spójność kontroliZ możliwością dostawy 1000/miesiąc, produkt ten może zaspokoić potrzeby różnych klientów.
Mento-01 jest kompatybilny z grubością PCB od 0,5-5 mm. Cena tego produktu jest negocjowalna, a czas dostawy wynosi 1 tydzień.ułatwienie procesu transakcji dla klienta.
Podsumowując, Mento-01 to niezawodny, dokładny i wydajny system kontroli PCB, który może pomóc producentom elektroniki w zapewnieniu jakości swoich produktów.Jest odpowiedni do różnych okazji i scenariuszy i może spełniać potrzeby różnych klientów.
Wsparcie techniczne i usługi związane z produktem maszyny 3D AOI obejmują:
- Pomoc w montażu i ustawieniu
- Szkolenia dla operatorów i personelu konserwacyjnego
- bieżące wsparcie techniczne za pośrednictwem telefonu, poczty elektronicznej lub zdalnego dostępu
- Usługi naprawy i konserwacji na miejscu
- Aktualizacje i ulepszenia oprogramowania
- Części zamienne i materiały eksploatacyjne
- Usługi kalibracji i certyfikacji
Opakowanie produktu:
Maszyna 3D AOI zostanie bezpiecznie zapakowana w drewnianą skrzynkę w celu zapewnienia bezpiecznego transportu. Maszyna zostanie owinięta w materiał ochronny, aby zapobiec uszkodzeniu podczas transportu.
Wysyłka:
Przesyłka zostanie zorganizowana przez nasz zespół logistyczny i zostanie wysłana za pośrednictwem wiarygodnej firmy kurierskiej. Koszty wysyłki będą obliczane w oparciu o miejsce przeznaczenia i wagę skrzynki.Numer śledzenia zostanie podany po wysłaniu przesyłki.
P: Jaka jest nazwa marki maszyny 3D AOI?
A: Nazwa firmy maszyny 3D AOI to Mento.
P: Jaki jest numer modelu maszyny 3D AOI?
A: Numer modelu maszyny 3D AOI to Mento-01.
P: Gdzie produkowana jest maszyna 3D AOI?
A: Maszyna 3D AOI jest produkowana w Chinach, w Dongguan.
P: Jakie certyfikaty posiada maszyna 3D AOI?
A: Maszyna 3D AOI posiada certyfikaty ISO9001/ISO14001.
P: Jaka jest minimalna ilość zamówienia na maszynę 3D AOI?
Odpowiedź: Minimalna ilość zamówienia dla maszyny 3D AOI wynosi 1.
P: Jaka jest cena maszyny 3D AOI?
O: Cena maszyny 3D AOI jest negocjowalna.
P: Jaki jest czas dostawy maszyny 3D AOI?
Odpowiedź: Czas dostawy maszyny 3D AOI wynosi 3 tygodnie.
P: Jakie są warunki płatności za maszynę 3D AOI?
A: Warunki płatności za 3D AOI Machine są w trybie.
P: Jaka jest zdolność dostawca maszyny 3D AOI?
O: Zdolność dostaw 3D AOI Machine wynosi 1000/miesiąc.
