Product Details
Miejsce pochodzenia: Dongguan chiński
Nazwa handlowa: Mento
Orzecznictwo: ISO9001/ISO14001
Numer modelu: K3412
Payment & Shipping Terms
Minimalne zamówienie: 1
Cena: Negotiable
Szczegóły pakowania: Szer. 1000 mm x gł. 1380 mm x wys. 1600 mm (bez stopy 100 ± 20 mm)
Czas dostawy: 3 tygodnie
Zasady płatności: on-line, akredytywy, T/T
Możliwość Supply: 1000/miesiąc
Metoda wyrównania: |
Automatyczne wyrównanie |
Zasilanie: |
AC 220 V, 50/60 Hz |
Typ aparatu: |
Cyfrowy aparat 3D |
System operacyjny: |
okna 10 |
Oprogramowanie: |
Intuicyjny interfejs użytkownika |
Obszar inspekcji: |
Do 510 x 510 mm |
Grubość PCB: |
0,5 - 5 mm |
Waga: |
1100 kg |
Metoda wyrównania: |
Automatyczne wyrównanie |
Zasilanie: |
AC 220 V, 50/60 Hz |
Typ aparatu: |
Cyfrowy aparat 3D |
System operacyjny: |
okna 10 |
Oprogramowanie: |
Intuicyjny interfejs użytkownika |
Obszar inspekcji: |
Do 510 x 510 mm |
Grubość PCB: |
0,5 - 5 mm |
Waga: |
1100 kg |
Funkcje AOI online
1Wysokie koszty
2Standardowa 5 milionów globalnej ekspozycji przemysłowa kamera kolorowa
3Pierwsza firma w Chinach, która użyła obiektywów telecentrycznych o dużej średnicy (można kierować produkty)
4Niezależnie opracowany system optyczny (spójność źródła światła)
5Wysokiej stabilności zintegrowana platforma odlewowa
Zakres zastosowania: kontrola łączy lutowych i urządzeń zamontowanych

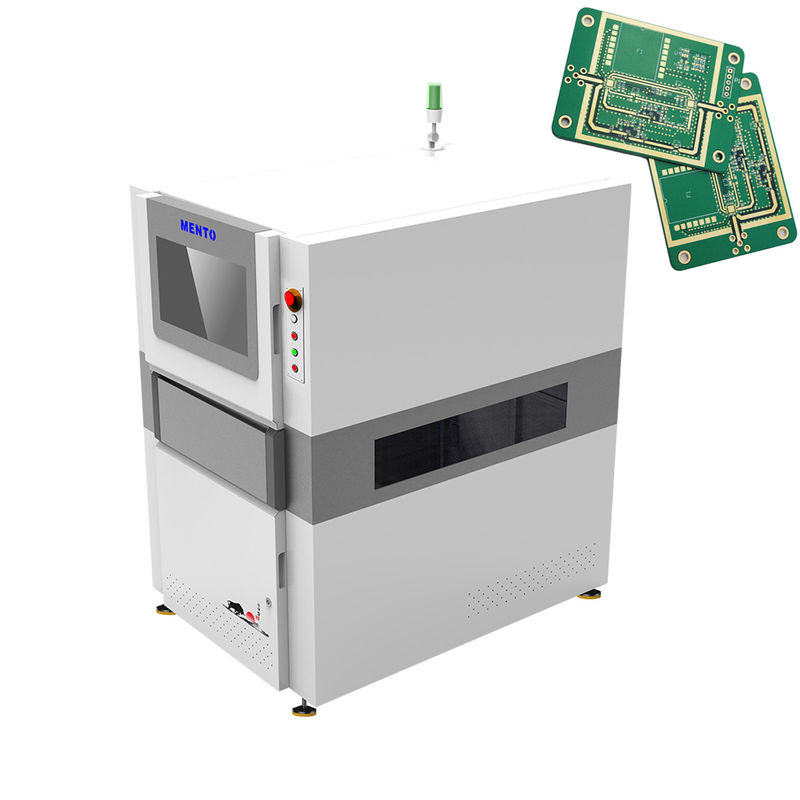

3D AOI Inspection Machine jest kompleksowym rozwiązaniem dla producentów, którzy wymagają niezawodnej, wysokiej jakości inspekcji swoich płyt PCB.,Maszyna jest skonstruowana z myślą o szybkości, z imponującą prędkością kontroli do 80 cm2/s.Oznacza to, że producenci mogą szybko i wydajnie przetwarzać dużą liczbę PCB.
| Model urządzenia | K3412 | |
| Zdolność wykrywania | Elementy wykrywania | |
| Metoda skanowania | Stop&Go | |
| System optyczny | Kamera | 12MP szybka kolorowa kamera przemysłowa |
| Źródło światła | 4 Źródło światła DLP (technologia zmiany fazy raster) i źródło światła czerwonego, zielonego i niebieskiego (RGB) | |
| Rozstrzygnięcie | 10μm i 15um (nieobowiązkowe) | |
| Powtarzalność objętościowa | < 1% (standardowy blok weryfikacji, 3Sigma) | |
| Maksymalna wartość rekompensaty za zgięcie płyty | ± 3 mm | |
| Zdolność wykrywania GRR | < 10% w temperaturze 6o ((+ 50% tolerancji, rozdzielczość 5 μm) | |
| Maksymalna wysokość wykrywania | 20 mm/40 mm | |
| Rozwiązanie problemu cienia | Technologia przesunięcia fazy i dwukierunkowy system 3D Structured Light | |
| Metoda kompensacji zgięcia płyt w czasie rzeczywistym | Kompensacja zgięcia płyty (Z-Tracking+Pad Referencing) | |
| Ekran testowy | Kolor (obrazy 3D i 2D wyświetlane razem) | |
| Sprzęt do jazdy | Servomotor + Przewodnik śruby | |
| Prędkość ruchu | 800 mm/s | |
| Minimalny wymiar mierzalny produktu | 50 mmx50 mm | |
| Maksymalny wymiar mierzalny produktu | 400 mm x 500 mm | |
| grubość PCB | 0.5~6 mm | |
| Dostosowanie szerokości toru | Automatyczna regulacja szerokości, ręczna regulacja szerokości | |
| Przesyłanie/stawianie płyt obwodowych | Przymocowanie przenośnika pasa/zamka pneumatycznego | |
| Kierunek przenoszenia | Od lewej do prawej, od prawej do lewej. | |
| Wysokość orbitalna | 900±20 mm | |
| Konfiguracja komputera | Komputer główny | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, dysk twardy: 2T |
| Monitor | 22"LED | |
| System operacyjny | Ubuntu | |
| Parametry | Ogólna wielkość | W1000xD1380xH1600mm (z wyłączeniem światła alarmowego) |
| Waga | 1100 kg | |
| Źródło mocy | AC220V/50~60Hz/2000W | |
| Ciśnienie powietrza | 0.5Mpa | |
| Wymagania środowiskowe | Temperatura: 5~40°C, wilgotność względna: 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA | |
Ta maszyna 3D AOI jest najnowocześniejszym produktem wytwarzanym przez wiodących producentów sprzętu AOI.Jest wyposażony w wysokiej rozdzielczości kamerę cyfrową 3D i funkcję automatycznego wyrównania, która zapewnia dokładne wyniki kontroli.
| Prędkość kontroli: | Do 80 Cm2/s |
| Metoda kontroli: | Inspekcja 3D |
| Oprogramowanie | Intuicyjny interfejs użytkownika |
| Zasilanie: | AC 220V, 50/60Hz |
| Rodzaje kontroli: | Połączenie lutowe, składnik, wadę |
| Rodzaj aparatu: | Kamera cyfrowa 3D |
| Metoda wyrównania: | Automatyczne wyrównanie |
| Wymiar: | L 1300 X W 1300 X H 1500 mm |
| Poziom: | 800 kg |
| Rozstrzygnięcie: | 10 μm |
Maszyna 3D AOI Mento-01 posiada certyfikat ISO9001/ISO14001, gwarantujący jej jakość i wydajność.Jest to niedrogie rozwiązanie zarówno dla małych, jak i dużych przedsiębiorstw.Czas dostawy tego produktu wynosi tylko 1 tydzień, a płatność można dokonać online.
Jedną z kluczowych cech Mento-01 jest intuicyjny interfejs użytkownika, dzięki czemu łatwo go używać zarówno doświadczonym operatorom, jak i początkującym.Produkt ten jest wyposażony w potężny obszar kontroli o wymiarach do 510 x 510 mm, dzięki czemu jest idealny do dużych PCB.
Maszyna Mento-01 3D AOI jest idealna dla szerokiego zakresu zastosowań i scenariuszy.Może być również stosowany przez producentów sprzętu aoi w celu zapewnienia wysokiej jakości PCB..
Dzięki potężnym typom inspekcji, w tym stopu lutowniczego, komponentom i wadom, Mento-01 jest uniwersalnym produktem, który może obsłużyć szeroki zakres zadań inspekcyjnych.co sprawia, że jest to szybki i wydajny produkt, który może pomóc skrócić czas produkcji.
Ogólnie rzecz biorąc, maszyna Mento-01 3D AOI jest doskonałym wyborem dla firm poszukujących niezawodnego i wydajnego rozwiązania dla potrzeb inspekcji PCB.Jego wysokiej jakości działanie i konkurencyjne ceny sprawiają, że jest to doskonała inwestycja, z której mogą skorzystać przedsiębiorstwa każdej wielkościZ możliwością dostawy 1000/miesiąc, produkt ten jest łatwo dostępny, aby zaspokoić Twoje potrzeby.
Wsparcie techniczne i usługi związane z produktem maszyny 3D AOI obejmują:
Opakowanie produktu:
Wysyłka:
Często zadawane pytania dotyczące Mento-01 3D AOI Machine:
P: Jakie jest pochodzenie maszyny AOI 3D Mento-01?
Odpowiedź: Maszyna 3D AOI Mento-01 jest produkowana w Chinach, a konkretnie w Dongguan.
P: Jakie certyfikaty posiada maszyna Mento-01 3D AOI?
A: Maszyna Mento-01 3D AOI posiada certyfikaty ISO9001/ISO14001.
P: Jaka jest minimalna ilość zamówienia na maszynę AOI 3D Mento-01?
Minimalna ilość zamówienia na maszynę 3D AOI Mento-01 wynosi 1.
P: Jaki jest czas dostawy maszyny AOI 3D Mento-01?
Odpowiedź: Czas dostawy Mento-01 3D AOI Machine wynosi 3 tygodnie.
P: Jaka jest zdolność dostaw Mento-01 3D AOI Machine?
Odpowiedź: Zdolność dostaw Mento-01 3D AOI Machine wynosi 1000/miesiąc.
P: Jakie są warunki płatności za maszynę AOI 3D Mento-01?
A: Warunki płatności za maszynę 3D AOI Mento-01 są aktualne i negocjowalne.
