Product Details
Place of Origin: China dongguan
Nazwa handlowa: Mento
Orzecznictwo: ISO9001/ISO14001
Model Number: K3412
Payment & Shipping Terms
Minimum Order Quantity: 1
Cena: Negotiable
Szczegóły pakowania: Szer. 1000 mm x gł. 1380 mm x wys. 1600 mm (bez stopy 100 ± 20 mm)
Delivery Time: 3 week
Supply Ability: 1000/month
Prędkość kontroli: |
Do 80 cm²/s |
Rozstrzygnięcie: |
10 µm |
System operacyjny: |
Ubuntu |
Waga: |
1100 kg |
Wymiar: |
L 1000 X W 1380 X H 1600 mm |
Obszar inspekcji: |
Do 510 x 510 mm |
Rodzaje inspekcji: |
Złącze lutowane, komponent, wada |
Metoda wyrównania: |
Automatyczne wyrównanie |
Prędkość kontroli: |
Do 80 cm²/s |
Rozstrzygnięcie: |
10 µm |
System operacyjny: |
Ubuntu |
Waga: |
1100 kg |
Wymiar: |
L 1000 X W 1380 X H 1600 mm |
Obszar inspekcji: |
Do 510 x 510 mm |
Rodzaje inspekcji: |
Złącze lutowane, komponent, wada |
Metoda wyrównania: |
Automatyczne wyrównanie |
Zakres stosowania
Kontrola łączy lutowych i urządzeń zamontowanych
Cechy
1Wysoka prędkość, pojedynczy czas przetwarzania FOV wynosi około 350 ms
2.Anti-interferencja, wysoka precyzja, duży zasięg
3Źródło światła RGB łączy bezproblemowo informacje 2D w celu zwiększenia dokładności oceny
4.Trojwymiarowa wizualizacja wysokości, która może wyświetlać trójwymiarowe dane RGB i mapy cieplne wysokości
Parametry techniczne
| Model urządzenia | K3412 | |
| Zdolność wykrywania | Elementy wykrywania | Brak druku, nadmiar lutowania, niewystarczająca lutowanie, łączenie lutowania, odlewanie pasty lutowej, anomalia kształtu, przesunięcie |
| Metoda skanowania | Stop&Go | |
| System optyczny | Kamera | 12MP szybka kolorowa kamera przemysłowa |
| Źródło światła | 4 Źródło światła DLP (technologia zmiany fazy raster) i źródło światła czerwonego, zielonego i niebieskiego (RGB) | |
| Rozstrzygnięcie | 10μm i 15um (nieobowiązkowe) | |
| Wydajność wykrywania | Dokładność wysokości (modul kalibracyjny) | 1 μm (za pomocą standardowego bloku kalibracyjnego) |
| Powtarzalność objętościowa | < 1% (standardowy blok weryfikacji, 3Sigma) | |
| Maksymalna wartość rekompensaty za zgięcie płyty | ± 3 mm | |
| Zdolność wykrywania GRR | < 10% w temperaturze 6o ((+50% tolerancji, rozdzielczość 5 μm) | |
| Maksymalna wysokość wykrywania | 20 mm/40 mm | |
| Rozwiązanie problemu cienia | Technologia zmiany fazy siatki w celu wyeliminowania cieni i czterokierunkowy system oświetlenia źródła światła 3D | |
| Metoda kompensacji zgięcia płyt w czasie rzeczywistym | Kompensacja zgięcia płyty (Z-Tracking+Pad Referencing) | |
| Ekran testowy | Kolor (obrazy 3D i 2D wyświetlane razem) | |
| Sprzęt do jazdy | Servomotor + Przewodnik śruby | |
| Prędkość ruchu | 800 mm/s | |
| Minimalny wymiar mierzalny produktu | 50 mmx50 mm | |
| Maksymalny wymiar mierzalny produktu | 400 mm x 500 mm | |
| grubość PCB | 0.5~6 mm | |
| Dostosowanie szerokości toru | Automatyczna regulacja szerokości, ręczna regulacja szerokości | |
| Przesyłanie/stawianie płyt obwodowych | Przymocowanie przenośnika pasa/zamka pneumatycznego | |
| Kierunek przenoszenia | Od lewej do prawej, od prawej do lewej. | |
| Wysokość orbitalna | 900±20 mm | |
| Konfiguracja komputera | Komputer główny | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, dysk twardy: 2T |
| Monitor | 22"LED | |
| System operacyjny | Ubuntu | |
| Parametry | Ogólna wielkość | W1000xD1380xH1600mm (z wyłączeniem światła alarmowego) |
| Waga | 1100 kg | |
| Źródło mocy | AC220V/50~60Hz/2000W | |
| Ciśnienie powietrza | 0.5Mpa | |
| Oprogramowanie obsługuje formaty wejścia | Wsparcie dla formatu Gerber (274X), ODB++ | |
| Wymagania środowiskowe | Temperatura: 5~40°C, wilgotność względna: 25%~80% (bez mrozu) | |
| Komunikacja sprzętu w górnym i dolnym zakresie | Standardowy interfejs SMEMA | |
Nasz innowacyjny system przetwarzania obrazu oferuje szereg podstawowych zalet i technologii, które mogą zwiększyć dokładność i precyzję pracy.Jedną z naszych wyróżniających się cech jest nasza zdolność obrazowania o wysokiej rozdzielczości, które można skonfigurować z różnymi rozdzielczościami, aby podkreślić nawet najmniejsze defekty - co ułatwia ich wykrycie i analizę.
Osiągamy to zdjęcie o wysokiej rozdzielczości za pomocą ultra wysokiej częstotliwości klatki 5MP i 12MP szybkich kolorowych kamer przemysłowych.Kamery te są połączone z wysokiej klasy obiektywami telecentrycznymi o dużej średnicy, które zostały zaprojektowane w celu zminimalizowania zniekształceń i maksymalizacji głębokości pola - tworząc jasne, wysokiej jakości obrazy, które są kompatybilne z wysoką i niską jasnością obrazu.
Nasz system wykorzystuje również zaawansowaną technologię kalibracji, aby zapewnić najwyższy poziom dokładności pomiarów wymiarowych.korekta zniekształcenia soczewki, a także korekta błędów instalacyjnych - co daje bardzo precyzyjne narzędzie pomiarowe, na które można polegać w celu dokonania szczegółowych i dokładnych analiz.
Ponadto nasze wielokątne źródło światła jest zaprojektowane tak, aby skutecznie podkreślać szczegóły, takie jak łącza lutowe i elementy jedwabnego ekranu.Nasze źródło światła wyposażono w sterownik stałego prądu, aby zapewnić stałą jasność i optymalną jakość obrazu..
Zastosowanie tego produktu obejmuje inspekcję złączy lutowych i urządzeń zamontowanych.zapewnienie, aby ogólna jakość i funkcjonalność wyrobu nie były zagrożone.
Produkt ten posiada szereg cech, które sprawiają, że jest bardzo skuteczny do inspekcji łączy lutowych i urządzeń zamontowanych.co czyni go bardzo szybką maszyną do przetwarzaniaDodatkowo jest zaprojektowany z możliwościami antynterferencyjnymi, zapewniając wysoki poziom precyzji w szerokim zakresie wprowadzanych danych.
Inną kluczową cechą jest jego płynna integracja informacji 2D ze źródła światła RGB, co zwiększa dokładność osądu.dostarcza cenne narzędzie wizualizacji, które wyświetla dane RGB, a także mapy ciepła wysokościWszystkie te cechy sprawiają, że proces inspekcji jest szybki, dokładny i wysoce skuteczny.
Nasze oprogramowanie oferuje szybkie i minimalistyczne podejście do programowania graficznego.Możesz zweryfikować prototypy w mgnieniu oka., co znacznie zwiększa efektywność procesu rozwoju.
Jedną z kluczowych zalet naszego oprogramowania jest możliwość wykonywania inspekcji wizualnych bez konieczności kodowania.Można łatwo zbudować proces wizualnej inspekcji algorytm łącząc różne moduły i kliknięciem myszyDzięki temu proces inspekcji wizualnej jest znacznie prostszy i szybszy, oszczędzając w dłuższej perspektywie dużo czasu.
Oprócz kontroli wizualnej, nasze oprogramowanie ułatwia również sterowanie ruchem.Nie musisz znać żadnego kodu do sterowania ruchem - nasz proces kontroli ruchu zapewnia interfejs sterowania kartami ruchu, który wymaga tylko interaktywnej konfiguracjiDzięki temu interfejsowi można łatwo realizować skomplikowane scenariusze kontroli ruchu bez żadnych kłopotów.

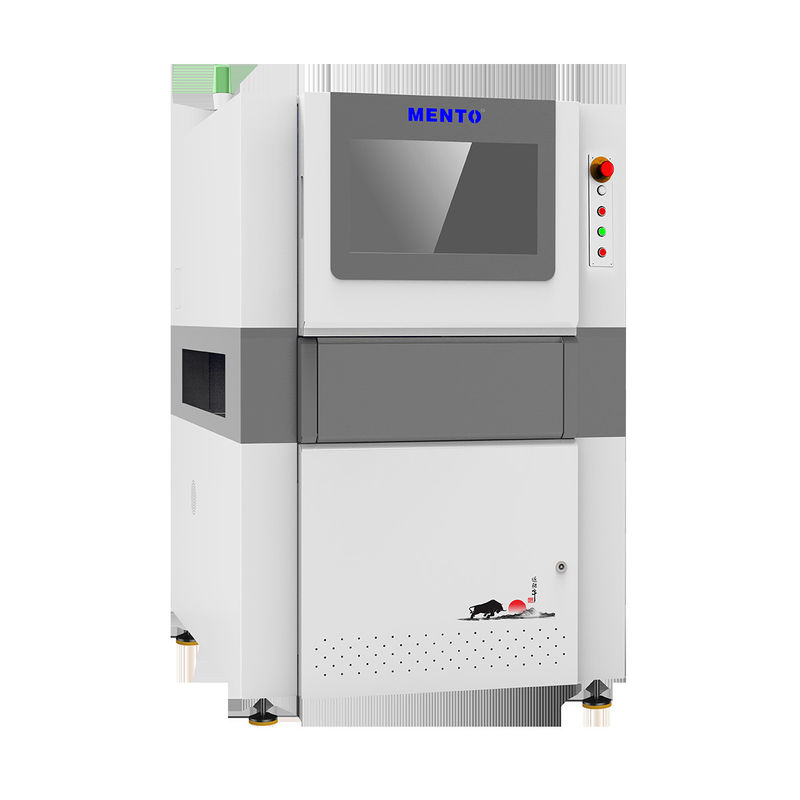

Maszyna 3D AOI firmy Mento, numer modelu K3412, jest najnowocześniejszym systemem inspekcji płytek elektronicznych produkowanym w Chinach, Dongguan.zapewnienie spełnienia norm jakości i ochrony środowiska.
Nasze usługi dostosowywania produktów zapewniają elastyczność w zaspokajaniu Twoich konkretnych potrzeb. Minimalna ilość zamówienia wynosi tylko 1, a cena jest negocjowalna w oparciu o Twoje wymagania.
Czas dostawy wynosi około 3 tygodnie, a nasza zdolność dostawy wynosi 1000 sztuk miesięcznie.50/60Hz zasilanie i działa na systemie operacyjnym Ubuntu.
Oświetlenie LED RGB systemu inspekcji płytek drukowanych aoi zapewnia jasne i dokładne obrazowanie płytek drukowanych.Skontaktuj się z nami już dziś, aby dowiedzieć się więcej o tym, jak nasze usługi personalizacji produktów mogą spełniać Twoje potrzeby.
Produkt 3D AOI Machine jest wyposażony w wsparcie techniczne i usługi zapewniające optymalną wydajność i minimalizujące czas przerwy.
Nasze wsparcie techniczne i usługi są zaprojektowane tak, aby Twoja maszyna 3D AOI działała płynnie i efektywnie, dzięki czemu możesz skupić się na swoich celach produkcyjnych.
Opakowanie produktu:
Maszyna 3D AOI będzie dostępna w solidnym pudełku z kartonu z wkładkami piankowymi, które będą chronić ją podczas wysyłki.
Wysyłka:
Produkt zostanie wysłany za pośrednictwem renomowanej firmy kurierskiej i wymaga podpisu po dostarczeniu.ale może się różnić w zależności od miejsca przeznaczeniaKoszty wysyłki będą obliczane na podstawie adresu dostawy i będą dodawane do całkowitego kosztu zamówienia.
Często zadawane pytania
P: Jaka jest nazwa tego produktu?
A: Nazwa towarowa tego produktu to Mento.
P: Jaki jest numer modelu tego produktu?
A: Numer modelu tego produktu to K3412.
P: Gdzie ten produkt jest produkowany?
A: Ten produkt jest produkowany w Chinach, Dongguan.
P: Jakie certyfikaty posiada ten produkt?
A: Ten produkt posiada certyfikaty ISO9001 i ISO14001.
P: Jaka jest minimalna ilość zamówienia na ten produkt?
Odpowiedź: Minimalna ilość zamówienia dla tego produktu wynosi 1.
P: Czy cena jest negocjacyjna?
O: Tak, cena tego produktu jest negocjowalna.
P: Jaki jest czas dostawy tego produktu?
O: Czas dostawy tego produktu wynosi 3 tygodnie.
P: Jaka jest zdolność dostaw tego produktu?
A: Zdolność dostaw tego produktu wynosi 1000/miesiąc.
